Датчик глубины колодца лебедки SAWD38

Главная " Продукты " Сверхмощные энкодеры " Датчик глубины вала лебедки SAWD38

Съемный шпиндель с резьбой G3/4 с заменяемым в полевых условиях резьбовым валом-адаптером для сокращения времени простоя
Оптический датчик, два изолированных выхода для резервирования.
Полый воздухоотводчик 14 мм
EX Взрывозащищенный энкодер EX II 2G Ex ib IIB T4 Gb
Прочный алюминиевый корпус - Чрезвычайно высокая устойчивость к вибрациям и ударам - Степень защиты IP65/IP66 - Вал из нержавеющей стали

Датчик глубины колодца лебедки SAWD38 - Civiti

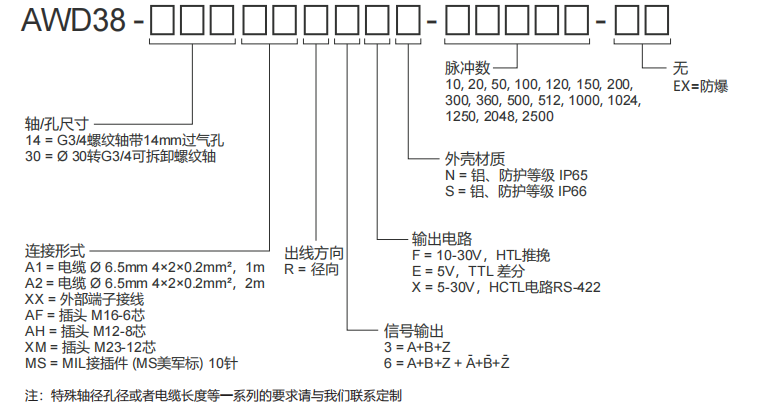

Технические характеристики изделия (серия SAWD38)

Параметр	Спецификация Содержание

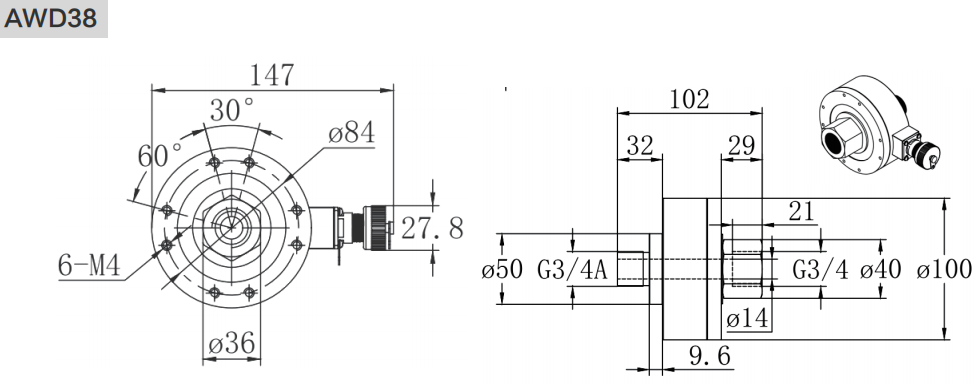

Наружный диаметр	Ø 100 мм
Технические характеристики вала	Шпиндель с резьбой G3/4
Материал	Корпус: литой алюминиевый сплав; Вал: нержавеющая сталь
Принцип индукции	Оптоэлектроника
Разрешение (шагов на оборот)	1...2500
Напряжение питания	5 В постоянного тока, от 5 до 30 В постоянного тока
Выходная цепь	TTL (RS422), HTL (высокой мощности)
Выходной сигнал	A B Z + Инвертировать
Выходная частота	≤ 125 кГц
опорный сигнал	Нулевой импульс, ширина 90°
Потери без нагрузки/с нагрузкой	≤ 100 мА
Операционная эффективность	Рабочая скорость: ≤ 6000 об/мин (механическая); Типичный рабочий крутящий момент: 6 Н·см
Допустимая осевая нагрузка	≤ 300 Н осевое, ≤ 450 Н радиальное
Класс защиты от проникновения	IP66
Диапазон температур	Рабочая температура: от -40 °C до +100 °C
Устойчивость к помехам	DIN EN 61000-6-2 (помехоустойчивость); DIN EN 61000-6-4 (излучения)
Физические свойства	Инерция ротора: 510 г·см²; Вес: 1,6 кг
Механическая толерантность	Вибрация: 20 г (10–2000 Гц); Удар: 400 г (6 мс)

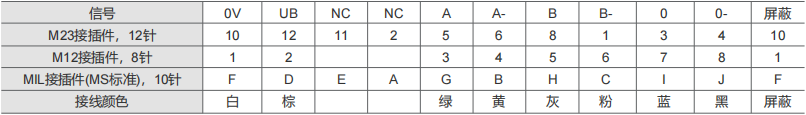

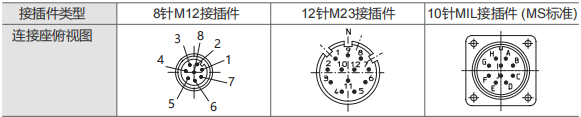

Электрические соединения (определения проводки)

Сигнал	0 В	UB	NC	NC	A	A-	B	B-	0	0-	Экранирование
Разъем M23, 12-контактный	10	12	11	2	5	6	8	1	3	4	10
Разъем M12, 8-контактный	1	2			3	4	5	6	7	8	1
Разъем MIL (стандарт MS), 10-контактный	F	D	E	A	G	B	H	C	I	J	F
Цвет провода	白	棕			绿	黄	灰	粉	蓝	黑	Экранирование
