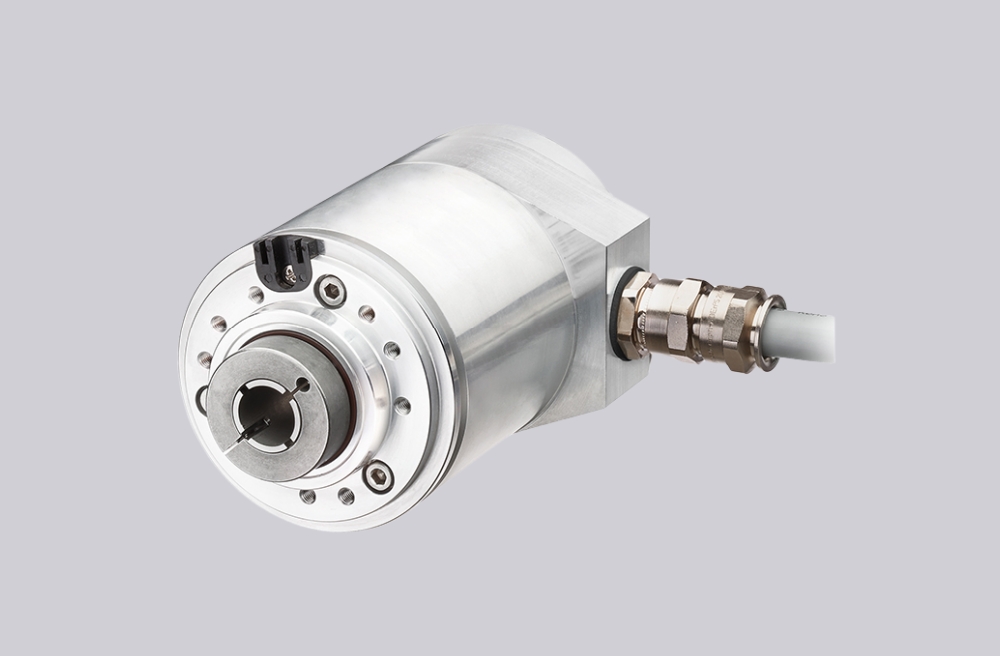

Сверхмощный прочный валковый энкодер в корпусе из нержавеющей стали, защищенный от воздействия морской воды и тропического климата
Корпус защищен от пыли и жидкостей прочным корпусом со степенью защиты до IP68.
Модели для использования во взрывоопасных средах сертифицированы по ATEX.
Точная фотоэлектрическая или магнитная технология считывания, хорошая электромагнитная совместимость
До 16384 импульсов P/R на оборот
Защита от перенапряжения, перегрузки по току и скачков напряжения
Прочный металлический корпус, конструкция с двумя подшипниками, степень защиты до IP68
Защита от обратного короткого замыкания и короткого замыкания снижает влияние ошибок монтажа на энкодер.

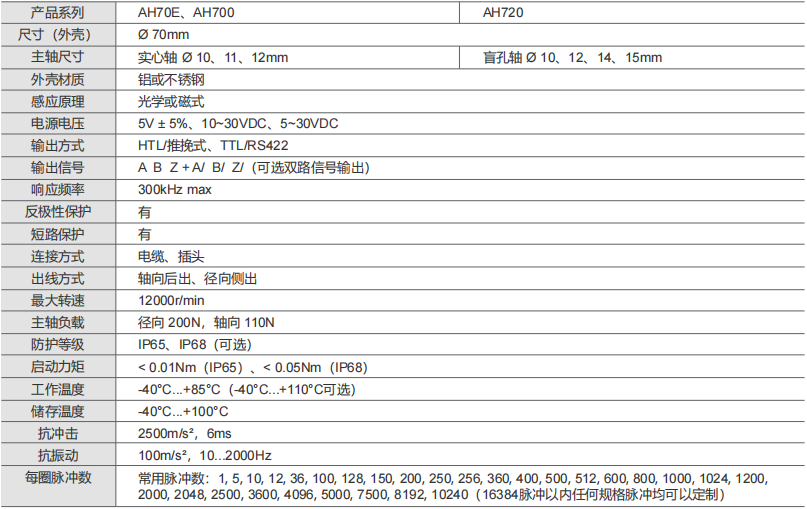

| Параметр | Спецификация Содержание |
|---|---|
| Ассортимент продукции | SAH70E, SAH700 | SAH720 |

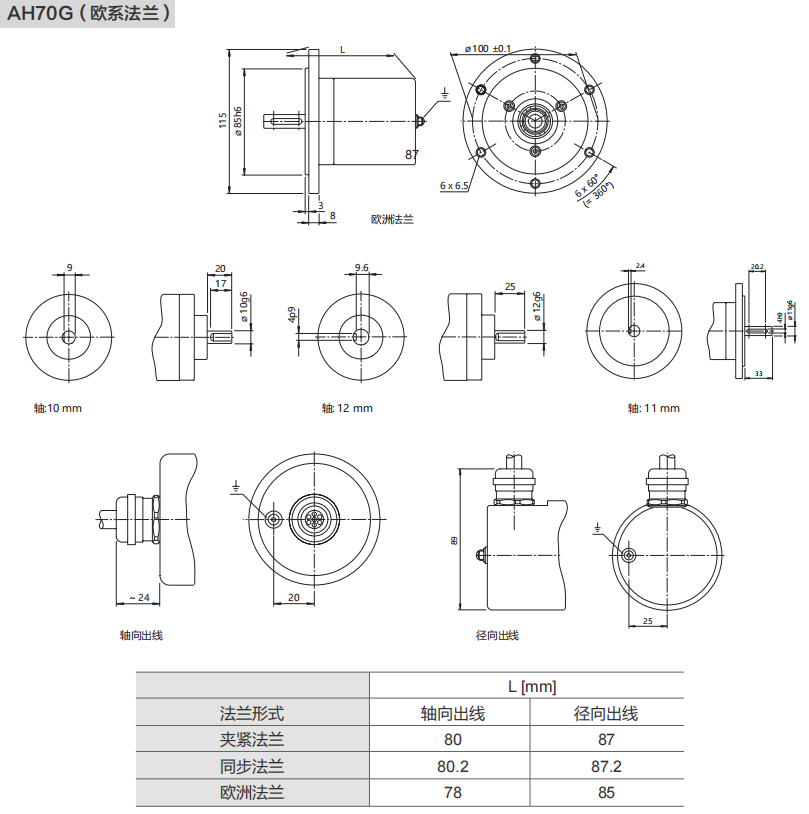

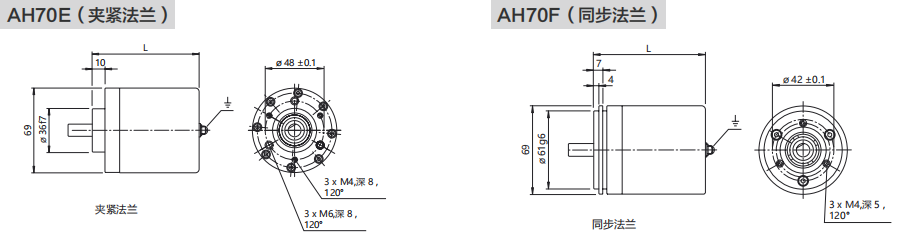

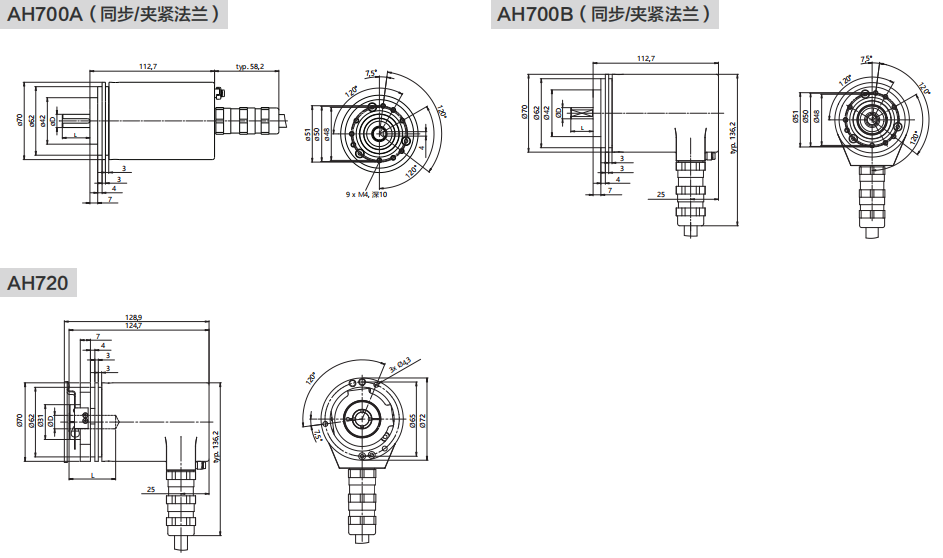

| Размеры (корпус) | Ø 70 мм |
| Размеры шпинделя | Твердый вал Ø 10, 11, 12 мм | Валы с глухим отверстием Ø 10, 12, 14, 15 мм |
| Материал оболочки | Алюминий или нержавеющая сталь |
| Принцип индукции | Оптический или магнитный |
| Напряжение питания | 5 В ± 5 % TP3T, 10–30 В постоянного тока 5–30 В постоянного тока |
| Метод вывода | HTL/Push-pull, TTL/RS422 |
| Выходной сигнал | A B Z + A/B/Z/ (дополнительный двухканальный выход сигнала) |
| Частота отклика | максимум 300 кГц |
| Защитная функция | Защита от обратной полярности: Да; Защита от короткого замыкания: Да |
| Способ подключения | Кабели, вилки |
| Метод квалификации | Осевой задний выход, радиальный боковой выход |
| Максимальная скорость вращения | 12 000 оборотов в минуту |
| Нагрузка на шпиндель | Радиальная нагрузка: 200 Н Осевая нагрузка: 110 Н |
| Класс защиты от проникновения | IP65, IP68 (опционально) |
| Пусковой момент | < 0,01 Нм (IP65), < 0,05 Нм (IP68) |
| Диапазон температур | Рабочая температура: от -40 °C до +85 °C (опционально от -40 °C до +110 °C); Температура хранения: от -40 °C до +100 °C |
| Ударопрочность/устойчивость к вибрации | Ударопрочность: 2500 м/с², 6 мс; Виброустойчивость: 100 м/с², 10–2000 Гц |
| Импульсы на оборот | Обычные значения импульсов: 1, 5, 10, 12...10240 (любая спецификация в пределах 16384 импульсов может быть настроена индивидуально) |

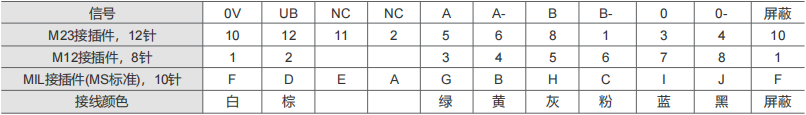

| Сигнал | 0 В | UB | NC | NC | A | A- | B | B- | 0 | 0- | Экранирование |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Разъем M23, 12-контактный | 10 | 12 | 11 | 2 | 5 | 6 | 8 | 1 | 3 | 4 | 10 |
| Разъем M12, 8-контактный | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 1 | ||
| Разъем MIL (стандарт MS), 10-контактный | F | D | E | A | G | B | H | C | I | J | F |
| Цвет провода | 白 | 棕 | 绿 | 黄 | 灰 | 粉 | 蓝 | 黑 | Экранирование |
| Тип разъема | 5-контактный разъем M12 | 8-контактный разъем M12 | 12-контактный разъем M23 |
|---|---|---|---|
| Вид сверху на корпус разъема |
|
||



| SAH | ① | - | ② | ③ | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | - | ⑨ |
