B10 Еврофланец с программируемым переключателем превышения скорости
С защитой от молний, перенапряжения, перегрузки по току и импульсных перенапряжений
Прочный корпус с классом защиты IP67 защищает от загрязнения пылью и жидкостями.
Модели для использования во взрывоопасных средах сертифицированы по ATEX.
До 16384 импульсов P/R на оборот
Поставляется с двойным выходным модулем, резервными датчиками сканирования и двумя независимыми и электрически изолированными электронными схемами

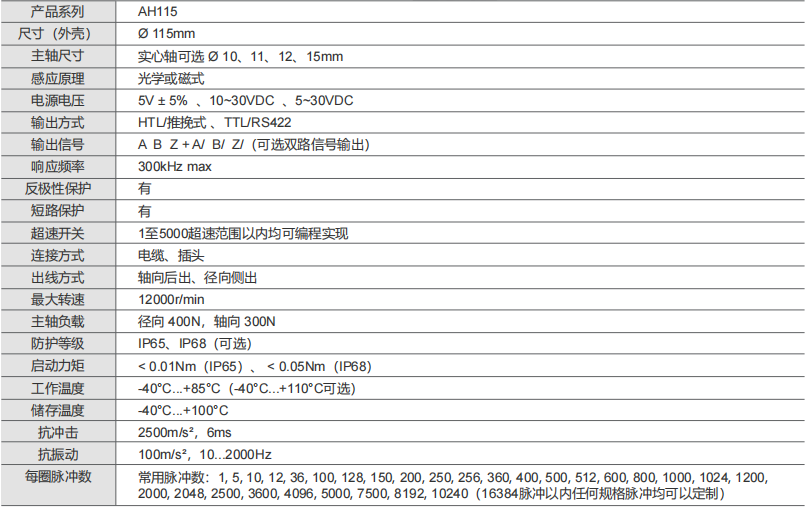

Технические характеристики продукта (серия SAH115)
| Параметр | Спецификация Содержание |
|---|---|
| Ассортимент продукции | SAH115 |
| Размеры (корпус) | Ø 115 мм |
| Размеры шпинделя | Твердые валы доступны в диаметрах Ø 10, 11, 12, 15 мм. |
| Принцип индукции | Оптический или магнитный |
| Напряжение питания | 5 В ± 5 % TP3T, 10–30 В постоянного тока 5–30 В постоянного тока |
| Метод вывода | HTL/Push-pull, TTL/RS422 |
| Выходной сигнал | A B Z + A/B/Z/ (дополнительный двухканальный выход сигнала) |
| Частота отклика | максимум 300 кГц |
| Защитная функция | Защита от обратной полярности: Да; Защита от короткого замыкания: Да |
| Переключатель превышения скорости | Программируется в диапазоне превышения скорости от 1 до 5000. |
| Способ подключения | Кабели, вилки |
| Метод квалификации | Осевой задний выход, радиальный боковой выход |
| Максимальная скорость вращения | 12 000 оборотов в минуту |
| Нагрузка на шпиндель | Радиальная 400 Н, осевая 300 Н |
| Класс защиты от проникновения | IP65, IP68 (опционально) |
| Пусковой момент | < 0,01 Нм (IP65), < 0,05 Нм (IP68) |
| Диапазон температур | Рабочая температура: от -40 °C до +85 °C (опционально от -40 °C до +110 °C); Температура хранения: от -40 °C до +100 °C |
| Ударопрочность/устойчивость к вибрации | Ударопрочность: 2500 м/с², 6 мс; Виброустойчивость: 100 м/с², 10–2000 Гц |
| Импульсы на оборот | Общее количество импульсов: 1...10240 (любая спецификация в пределах 16384 импульсов может быть настроена индивидуально) |

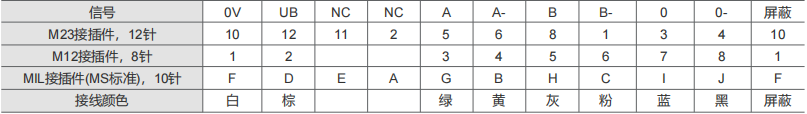

Электрические соединения (определения проводки)
| Сигнал | 0 В | UB | NC | NC | A | A- | B | B- | 0 | 0- | Экранирование |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Разъем M23, 12-контактный | 10 | 12 | 11 | 2 | 5 | 6 | 8 | 1 | 3 | 4 | 10 |
| Разъем M12, 8-контактный | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 1 | ||
| Разъем MIL (стандарт MS), 10-контактный | F | D | E | A | G | B | H | C | I | J | F |
| Цвет провода | 白 | 棕 | 绿 | 黄 | 灰 | 粉 | 蓝 | 黑 | Экранирование |
Чертеж с монтажными размерами

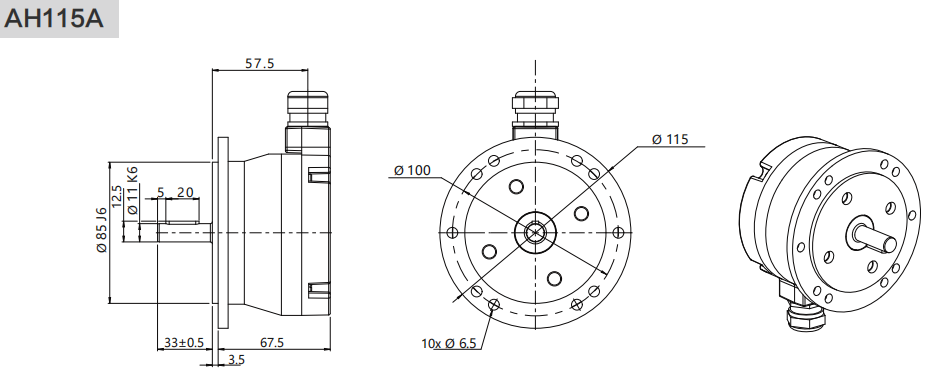

SAH115A

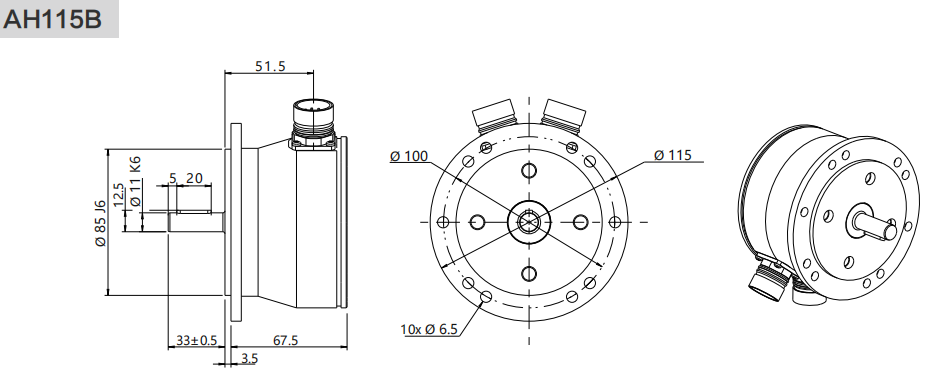

SAH115B

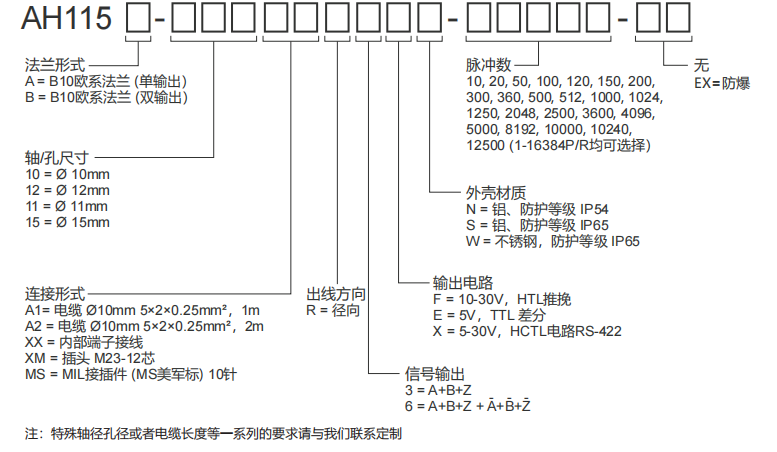

Генерация выбора модели в реальном времени
| SAH115 | ① | - | ② | ③ | ④ | ⑤ | - | ⑥ | - | R | ⑦ | - | ⑧ |
Примечание: для специальных диаметров вала, размеров отверстий или длин кабеля, пожалуйста, свяжитесь с нами для индивидуальной настройки.
