Сверхмощные энкодеры серии M6

Главная " Продукты " Сверхмощные энкодеры " Сверхмощные энкодеры серии M6

Моментный рычаг с резьбовой шпилькой для облегчения установки
До 10 000 импульсов P/R на оборот
Высокая устойчивость к помехам от двигателей и тормозов, защита от ударов молнии, перенапряжения, перегрузки по току и импульсных перенапряжений.
Дополнительные изолированные резервные двойные выходы, дополнительные взрывозащищенные кабельные вводы 3/4 NPT
Поставляется с двойным выходным модулем, резервными датчиками сканирования и двумя независимыми и электрически изолированными электронными схемами
Прочный корпус с классом защиты IP67 защищает от загрязнения пылью и жидкостями.
Модели для использования во взрывоопасных средах сертифицированы по ATEX.

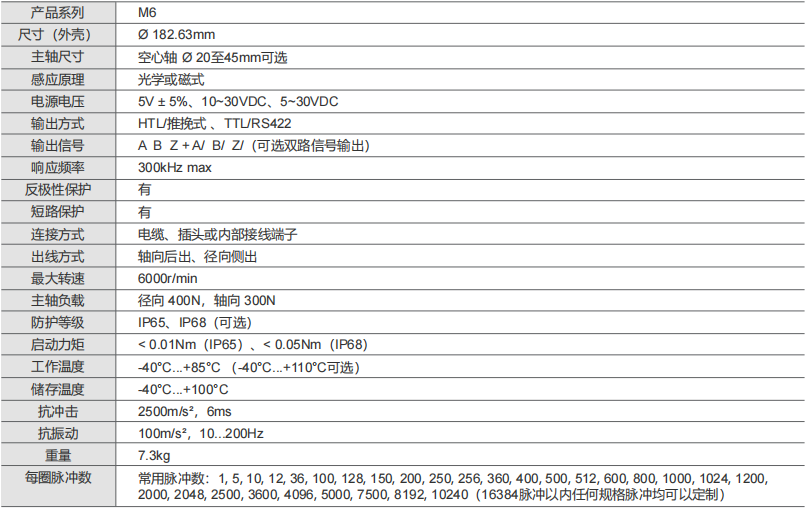

Технические характеристики продукта (серия M6)

Параметр	Спецификация Содержание

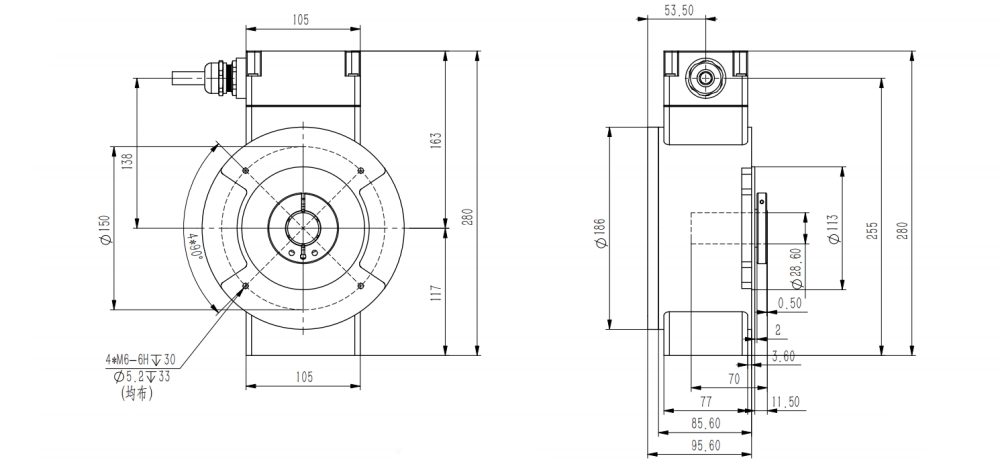

Размеры (корпус)	Ø 182,63 мм
Размеры шпинделя	Доступны полые валы Ø от 20 до 45 мм
Принцип индукции	Оптический или магнитный
Напряжение питания	5 В ± 5 % TP3T, 10–30 В постоянного тока 5–30 В постоянного тока
Метод вывода	HTL/Push-pull, TTL/RS422
Выходной сигнал	A B Z + A/B/Z/ (дополнительный двухканальный выход сигнала)
Частота отклика	максимум 300 кГц
Защитная функция	Защита от обратной полярности: Да; Защита от короткого замыкания: Да

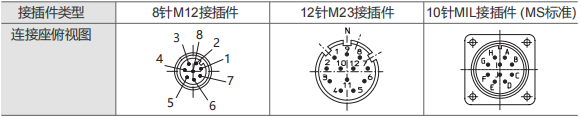

Способ подключения	Кабели, вилки или внутренние клеммы проводки
Метод квалификации	Осевой задний выход, радиальный боковой выход
Максимальная скорость вращения	6000 об/мин
Нагрузка на шпиндель	Радиальная 400 Н, осевая 300 Н
Класс защиты от проникновения	IP65, IP68 (опционально)
Пусковой момент	< 0,01 Нм (IP65), < 0,05 Нм (IP68)
Диапазон температур	Рабочая температура: от -40 °C до +85 °C (опционально от -40 °C до +110 °C); Температура хранения: от -40 °C до +100 °C
Ударопрочность/устойчивость к вибрации	Ударопрочность: 2500 м/с², 6 мс; Виброустойчивость: 100 м/с², 10–200 Гц
Вес	7,3 килограмма
Импульсы на оборот	Общее количество импульсов: 1...10240 (любая спецификация в пределах 16384 импульсов может быть настроена индивидуально)
