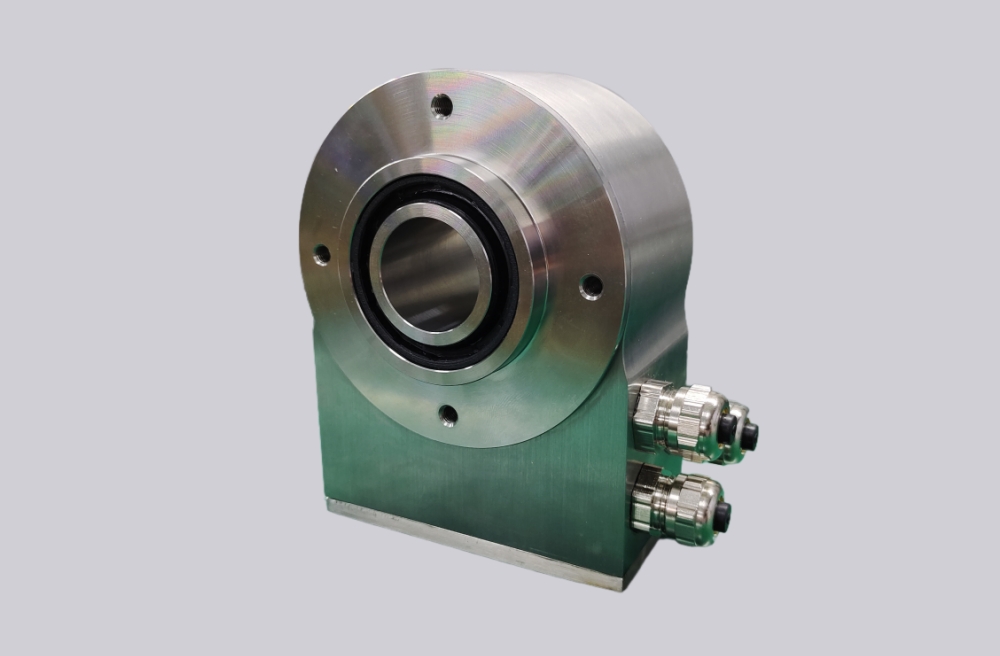

Абсолютный энкодер Profibus-DP с сквозным отверстием SAS/M90

Главная " Продукты " Абсолютный энкодер с проходным отверстием " Абсолютный энкодер Profibus-DP с сквозным отверстием SAS/M90

Большие выходы типа шина со сквозным отверстием для облегчения монтажа
Высокоточные оптические датчики, однооборотные и многооборотные энкодеры
Однооборотное разрешение до 16 бит, многооборотное - до 14
Шина Profibus-DP, или на заказ для большего количества витков
Превосходная устойчивость к помехам магнитного поля, высокая степень защиты: до IP66
Защита от обратного короткого замыкания и короткого замыкания снижает влияние ошибок монтажа на энкодер.

Абсолютный энкодер Profibus-DP с сквозным отверстием SAS/M90 - XWIDI

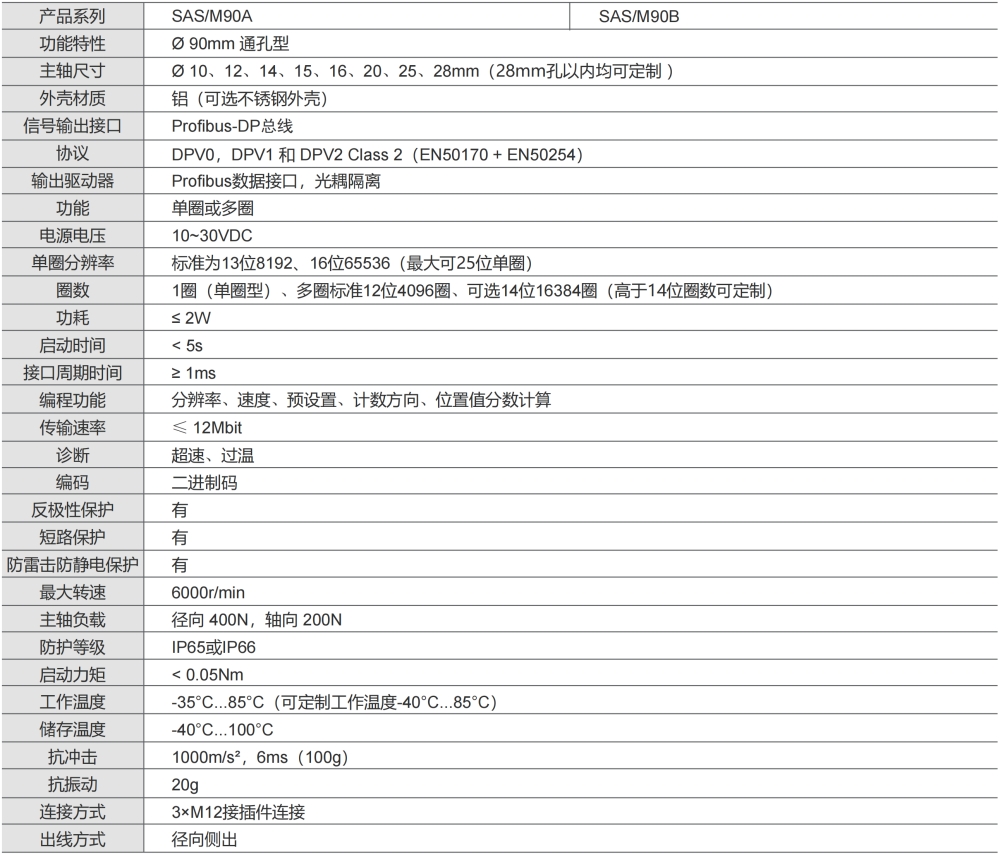

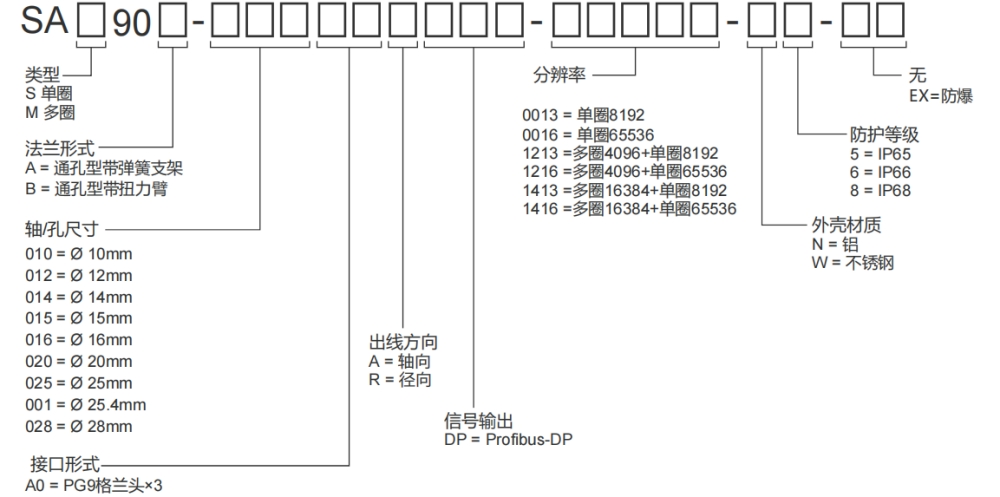

Технические характеристики продукта (серия шин Profibus-DP — SAM90A)

Название параметра	SAM90A (полый вал)
Функциональные характеристики	Полый вал Ø 90 мм
Размеры шпинделя	Ø 12, 14, 15, 20, 25, 28 мм (другие размеры доступны по запросу)
Материал оболочки	Алюминий (опционально корпус из нержавеющей стали)
Интерфейс вывода сигнала	Шины Profibus-DP
Соглашение	DPV0, DPV1 и DPV2 Класс 2 (EN 50170 + EN 50254)
Выходной драйвер	Интерфейс данных Profibus, оптически изолированный
Функция	Один круг или несколько кругов
Напряжение питания	10–30 В постоянного тока
Разрешение одного оборота	Стандартные значения: 12 бит (4096), 13 бит (8192) и 16 бит (65536).
Количество кругов	1 оборот (однооборотный тип), стандартный многооборотный 12 цифр 4096 оборотов, максимальный многооборотный 14 цифр 16384 оборотов
Потребляемая мощность	≤ 1,5 Вт
Время начала	< 1 с
Время цикла интерфейса	≥ 1 миллисекунда
Возможности программирования	Разрешение, Коэффициент скорости + фильтр, Предустановка (нулевая точка), Направление счета, Предельный выключатель, Номер узла, Режим обучения, Режим диагностики
Скорость передачи данных	≤ 12 Мбит
Ручная функция	Переключатель выбора адреса 0-99 и DIP-переключатель оконечного резистора (с распределительной коробкой)
кодирование	двоичный код
Защита безопасности	Защита от обратной полярности: Да; Защита от короткого замыкания: Да; Защита от молнии и электростатического разряда: Да
Физические свойства	Максимальная скорость вращения: 6000 об/мин; Нагрузка на шпиндель: радиальная 200 Н, осевая 100 Н
Класс защиты от проникновения	IP65
Пусковой момент	< 0,05 Н·м
рабочая температура	-35 °C…85 °C (настраиваемый диапазон рабочих температур: -40 °C…85 °C)
Температура хранения	-40 °C…100 °C
Индекс сопротивления	Ударопрочность: 1000 м/с², 6 мс (100g); Виброустойчивость: 20g
Способ подключения	3×разъем M12
Метод квалификации	Радиальный кабельный выход

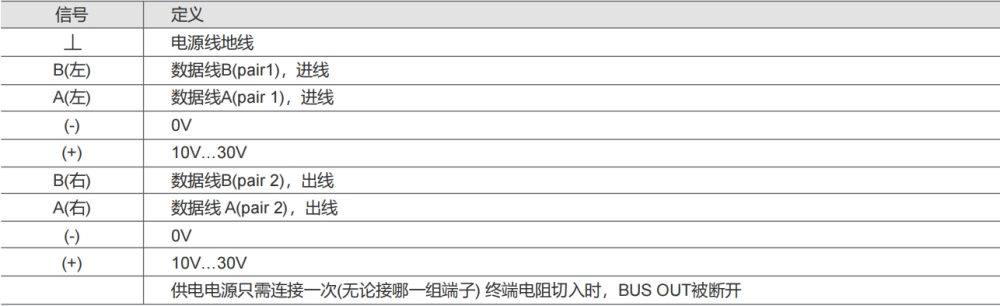

Определения проводки

Сигнал	Определение
⊥	Заземляющий провод шнура питания
B (слева)	Кабель для передачи данных B (пара 1), входящая линия
A (слева)	Кабель для передачи данных A (пара 1), входящая линия
(-)	0 В
(+)	10 В…30 В
B (справа)	Кабель для передачи данных B (пара 2), исходящая линия
A (справа)	Кабель для передачи данных A (пара 2), исходящий кабель
(-)	0 В
(+)	10 В…30 В
Источник питания необходимо подключить только один раз (независимо от того, какая группа клемм используется); при включении оконечного резистора выход BUS OUT отключается.

Светодиодный индикатор

Светодиод красный	Зеленый светодиод	Информация о состоянии/Возможные причины
暗	暗	Нет питания
亮	亮	Ротационный энкодер готов к работе, но еще не получил конфигурационные данные на основе напряжения; возможные причины: неправильные настройки адреса или неисправные соединения шины.
亮	闪	Ошибка распределения параметров или конфигурации: длина данных конфигурации или распределения параметров, полученных поворотным датчиком, вероятно, неверна или данные несовместимы; возможные причины: например, настройка общего разрешения чрезмерно высока.
闪	亮	Ротационный энкодер готов к работе, но не был задействован главной станцией (например, в случае неправильного адреса).
亮	暗	Ротационный энкодер не получил никаких данных в течение определенного периода времени (примерно 40 секунд) (возможно, произошло прерывание линии передачи данных).
暗	亮	Обмен данными работает в нормальном режиме.
暗	闪	Обмен данными работает в режиме отладки.
