Большие выходы типа шина со сквозным отверстием для облегчения монтажа
Высокоточные оптические датчики, однооборотные и многооборотные энкодеры
Однооборотное разрешение до 25 бит, многооборотное - до 14
Шина ввода/вывода ProfiNet до 100 Мбит, версия 2.44 бит или более высокие обороты по заказу

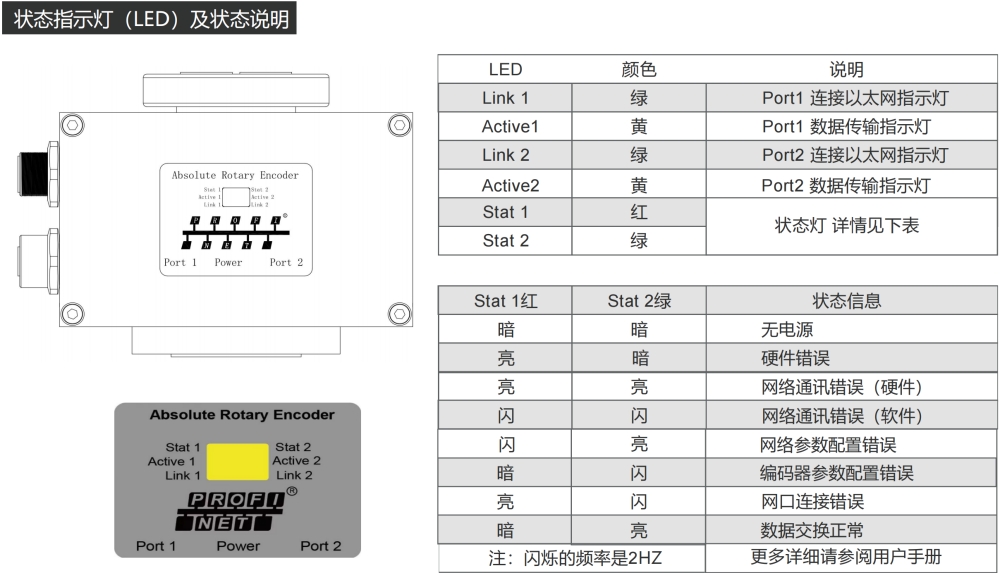

Превосходная устойчивость к помехам магнитного поля, светодиодный индикатор состояния
Защита от обратного короткого замыкания и короткого замыкания снижает влияние ошибок монтажа на энкодер.

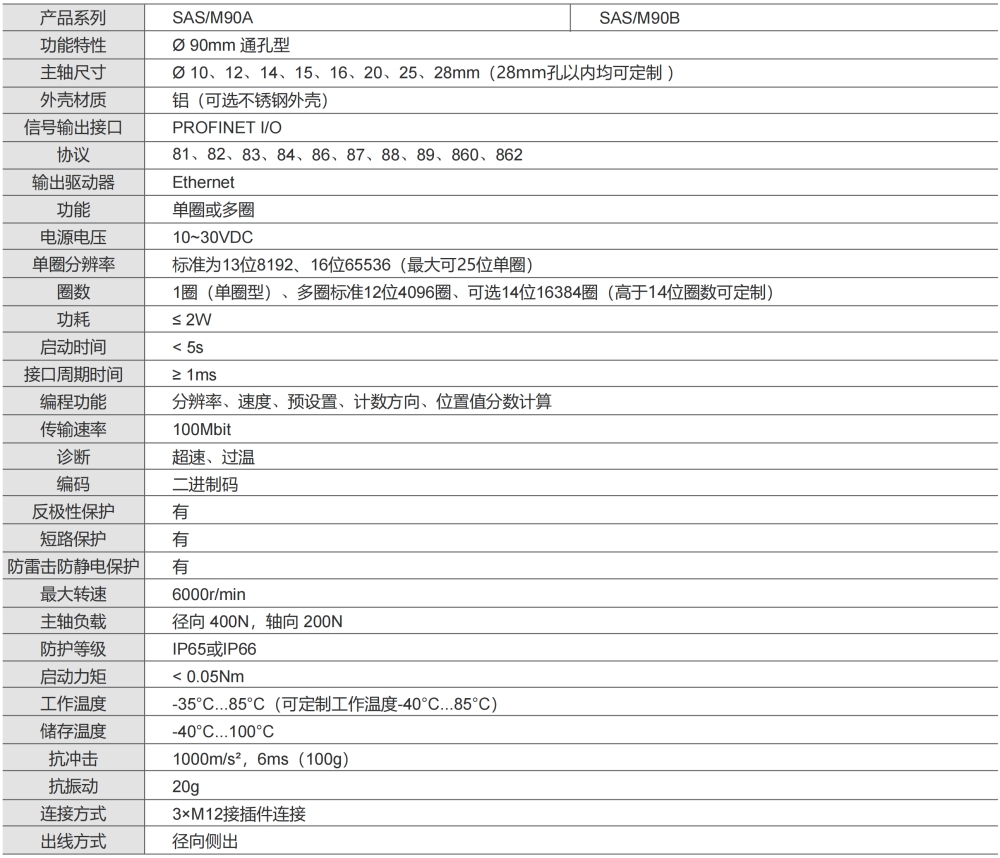

Технические характеристики продукта (серия шин PROFINET I/O — SAS/M90)
| Название параметра | SAS/M90A (тип со сквозным отверстием) | SAS/M90B (тип со сквозным отверстием) |
|---|---|---|
| Функциональные характеристики | Ø 90 мм, тип с проходным отверстием | |
| Размеры шпинделя | Ø 10, 12, 14, 15, 16, 20, 25, 28 мм (настраиваемый для всех диаметров до 28 мм) | |
| Материал оболочки | Алюминий (опционально корпус из нержавеющей стали) | |
| Интерфейс вывода сигнала | PROFINET I/O | |
| Соглашение | 81, 82, 83, 84, 86, 87, 88, 89, 860, 862 | |
| Выходной драйвер | Ethernet | |
| Функция | Один круг или несколько кругов | |
| Напряжение питания | 10–30 В постоянного тока | |
| Разрешение одного оборота | Стандарт: 13-разрядный 8192, 16-разрядный 65536 (максимум 25-разрядный один цикл) | |
| Количество кругов | 1 оборот (тип с одним оборотом), стандартный многооборотный 12-разрядный 4096 оборотов, опциональный 14-разрядный 16384 оборотов (количество оборотов, превышающее 14 разрядов, настраивается индивидуально) | |
| Потребляемая мощность | ≤ 20 000 | |
| Время начала | < 5 секунд | |
| Время цикла интерфейса | ≥ 1 миллисекунда | |
| Возможности программирования | Разрешение, скорость, предустановки, направление счета, расчет доли значения положения | |
| Скорость передачи данных | 100 мегабит | |
| Диагностика | Превышение скорости, перегрев | |
| кодирование | двоичный код | |
| Защита безопасности | Защита от обратной полярности: Да; Защита от короткого замыкания: Да; Защита от молнии и электростатического разряда: Да | |
| Физические свойства | Максимальная скорость вращения: 6000 об/мин | Нагрузка на шпиндель: радиальная 400 Н, осевая 200 Н |
| Класс защиты от проникновения | IP65 или IP66 | |
| Пусковой момент | < 0,05 Н·м | |
| рабочая температура | -35 °C…85 °C (настраиваемый диапазон рабочих температур: -40 °C…85 °C) | |
| Температура хранения | -40 °C…100 °C | |
| Индекс сопротивления | Ударопрочность: 1000 м/с², 6 мс (100 г) | Устойчивость к вибрации: 20 г |
| Способ подключения | 3×разъем M12 | |
| Метод квалификации | Радиальный боковой выход | |

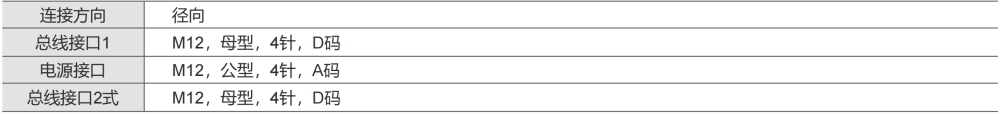

электрическое соединение
| Описание товара | Спецификация Содержание |
|---|---|
| Направление соединения | радиальный |
| Интерфейс автобуса 1 | M12, женский, 4-контактный, D-код |
| Интерфейс питания | M12, штекер, 4-контактный, код A |
| Интерфейс автобуса 2 | M12, женский, 4-контактный, D-код |

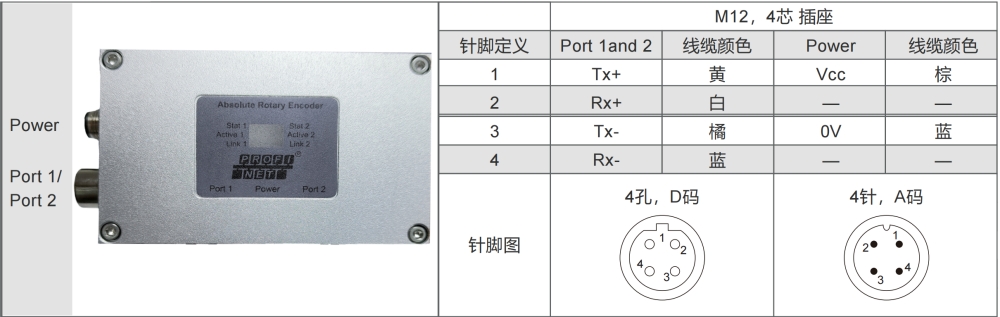

Вид сверху на контактный разъем
Определения проводки

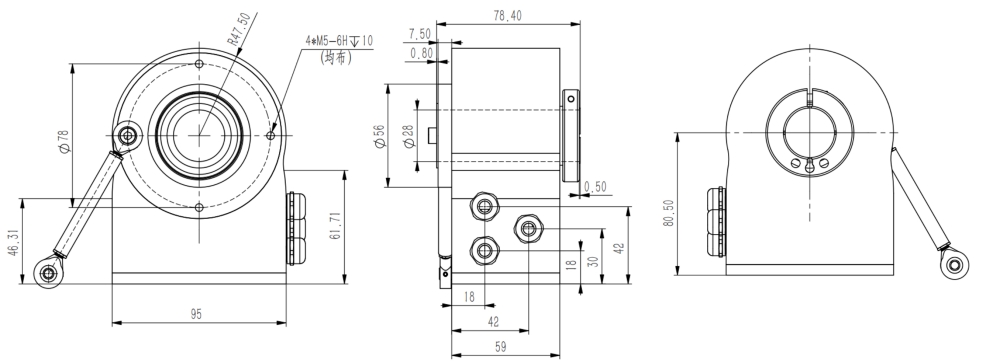

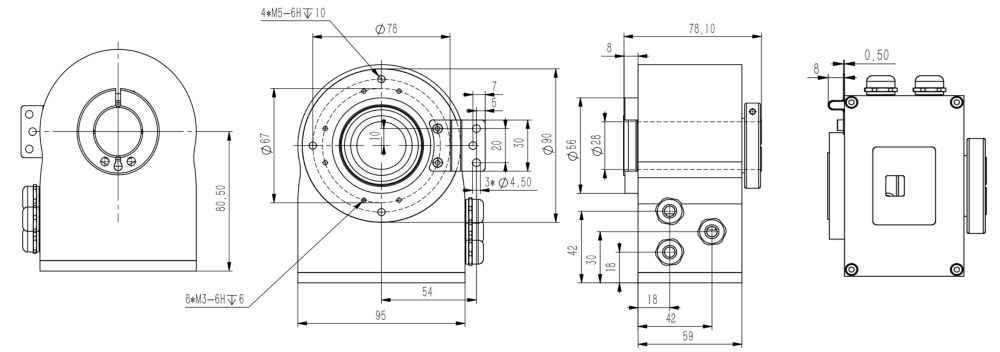

Чертеж с монтажными размерами
SAS/M90A
SAS/M90B

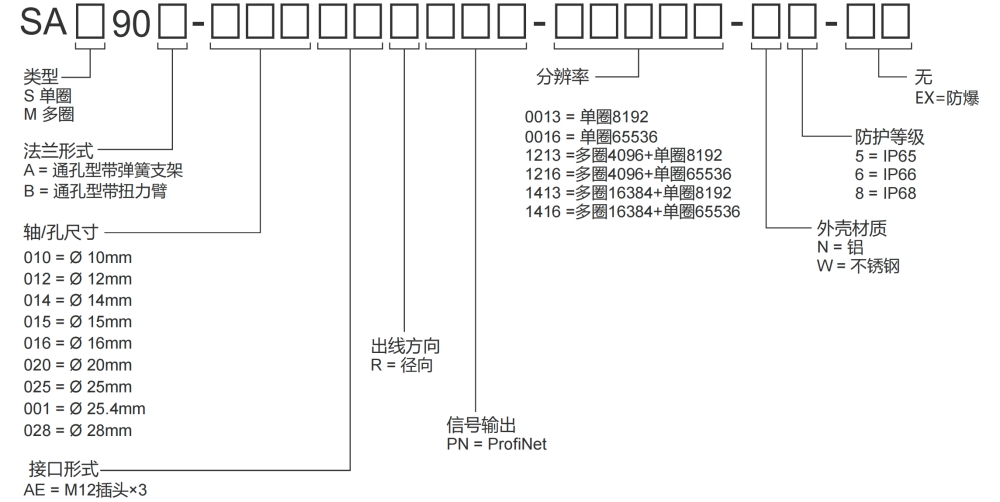

Генерация выбора модели в реальном времени
| SA | ① | 90 | ② | - | PN | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | ⑩ |
Примечание: для специальных диаметров вала, размеров отверстий или длин кабеля, пожалуйста, свяжитесь с нами для индивидуальной настройки.
