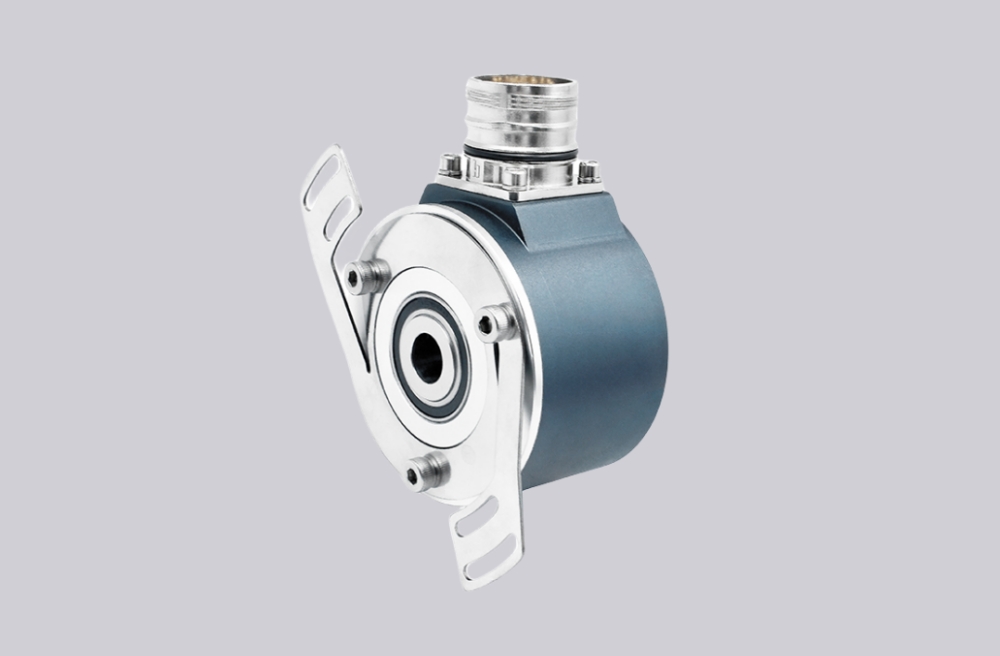

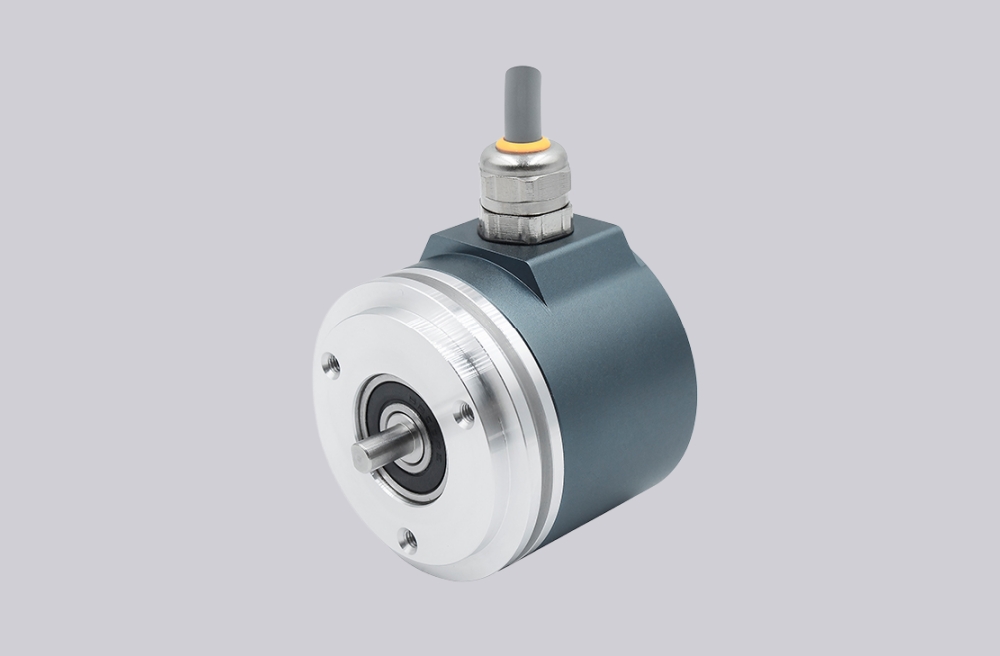

Инкрементальные энкодеры со сплошным валом 58 мм со сквозным отверстием

Главная " Продукты " Инкрементальные энкодеры " Сплошной вал 58 мм Инкрементный энкодер с глухим отверстием и сквозным отверстием

Наружные размеры 58 мм Сплошной вал, глухое или сквозное отверстие
Точная технология фотоэлектрической или магнитной индукции, хорошая электромагнитная совместимость
До 16384 импульсов P/R на оборот
Защита от перенапряжения, перегрузки по току и скачков напряжения
Рабочие температуры выбираются в диапазоне -40°C...+110°C.
Прочный металлический корпус, конструкция с двумя подшипниками, степень защиты до IP68
Защита от обратного короткого замыкания и короткого замыкания снижает влияние ошибок монтажа на энкодер.

Инкрементальные энкодеры со сплошным валом 58 мм со сквозным отверстием - Civiti

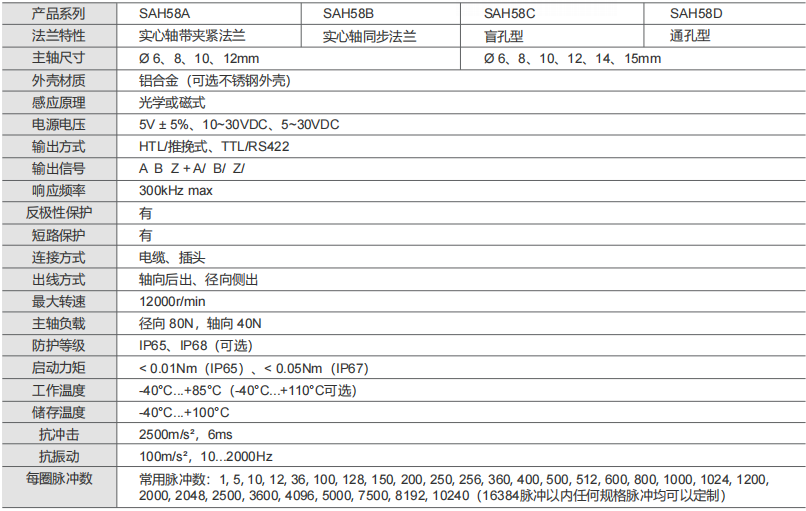

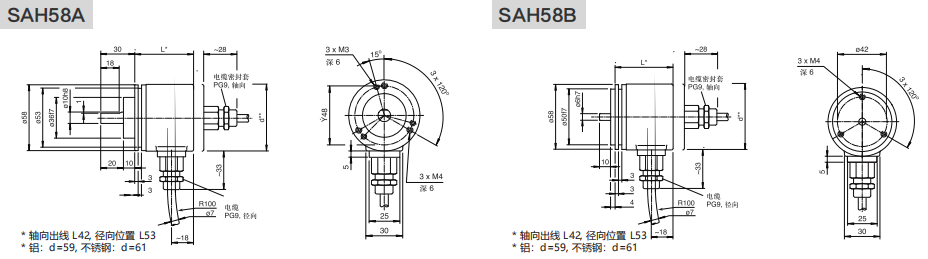

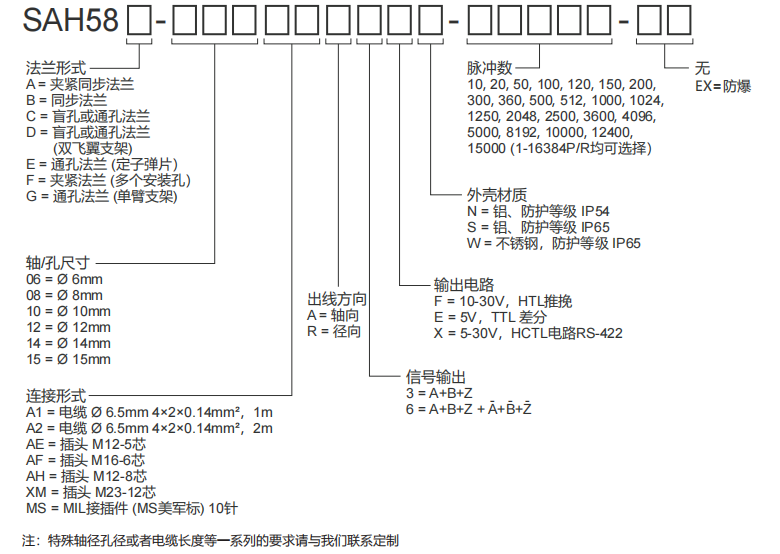

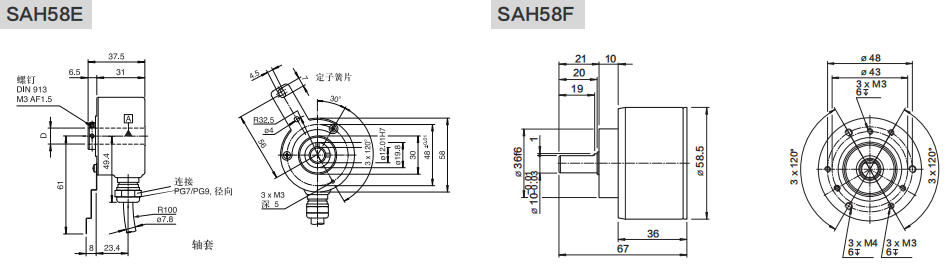

Технические характеристики продукта (серия SAH58 с инкрементными импульсами)

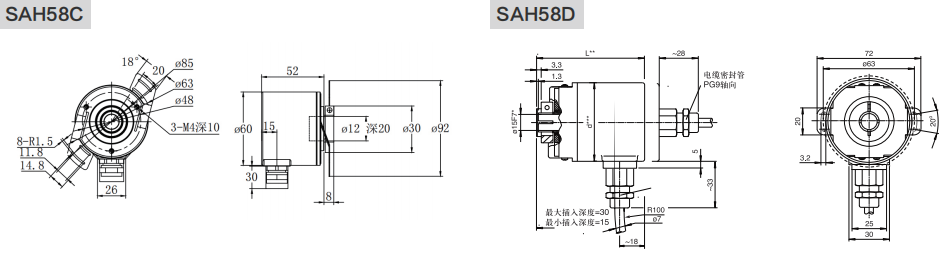

Название параметра	SAH58A/B (твердый вал)	SAH58C/D (тип с глухим отверстием/сквозным отверстием)
Характеристики фланца	Зажимной фланец (A) / Синхронизирующий фланец (B)	Тип глухого отверстия (C) / Тип сквозного отверстия (D)
Размеры шпинделя	Ø 6, 8, 10, 12 мм	Ø 6, 8, 10, 12, 14, 15 мм
Материал оболочки	Алюминиевый сплав (опционально корпус из нержавеющей стали)
Принцип индукции	Оптический или магнитный
Напряжение питания	5 В ± 5 % TP3T, 10–30 В постоянного тока 5–30 В постоянного тока
Метод вывода/сигнал	HTL/push-pull, TTL/RS422; Сигналы A B Z + A/ B/ Z/
Частота отклика	максимум 300 кГц
Физическая защита	Защита от обратной полярности: Да; Защита от короткого замыкания: Да
Динамическая производительность	Максимальная скорость вращения: 12 000 об/мин; нагрузка на шпиндель: радиальная 80 Н, осевая 40 Н
Экологические показатели	Степень защиты: IP65, IP68 (опционально); Рабочая температура: от -40 °C до +85 °C
Пусковой момент	< 0,01 Нм (IP65), < 0,05 Нм (IP67)
Механическая прочность	Ударопрочность: 2500 м/с², 6 мс; Виброустойчивость: 100 м/с², 10...2000 Гц
Импульсы на оборот	Общие значения числа импульсов: 1...10240; поддерживаются пользовательские настройки в пределах 16384 импульсов.

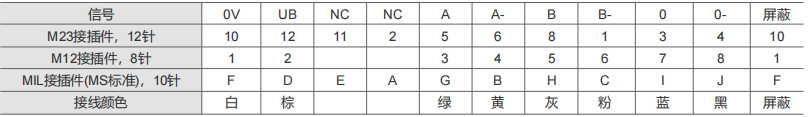

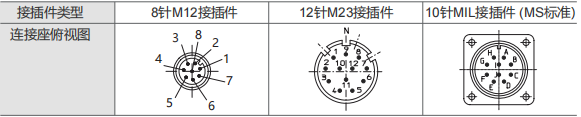

Электрические соединения (определения проводки)

Сигнал	0 В	UB	NC	NC	A	A-	B	B-	0	0-	Экранирование
Разъем M23, 12-контактный	10	12	11	2	5	6	8	1	3	4	10
Разъем M12, 8-контактный	1	2	-	-	3	4	5	6	7	8	1
Разъем MIL (стандарт MS), 10-контактный	F	D	E	A	G	B	H	C	I	J	F
Цвет провода	白	棕	-	-	绿	黄	灰	粉	蓝	黑	Экранирование
