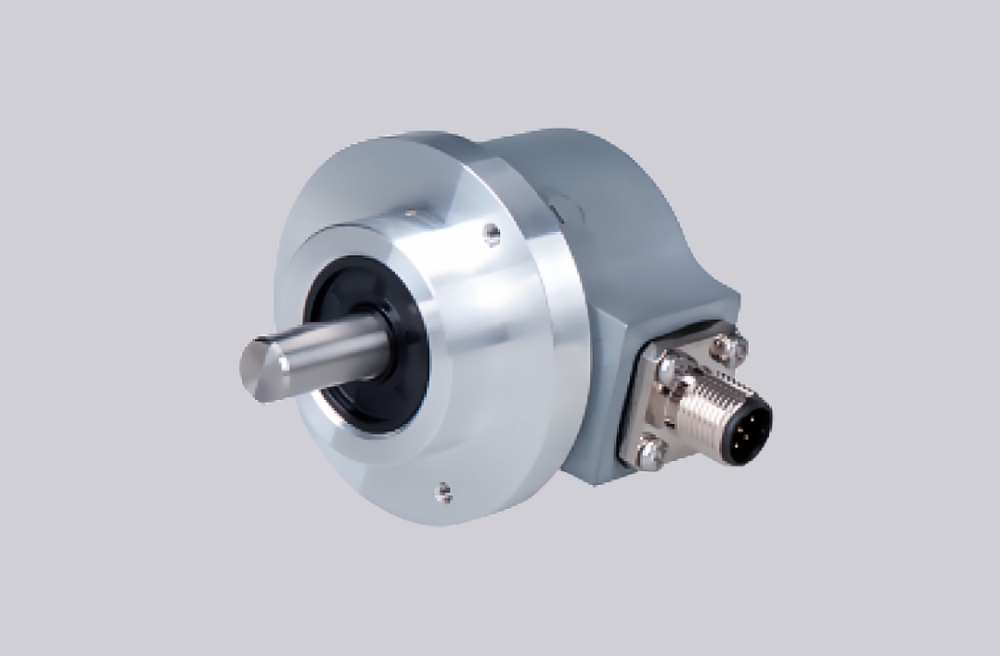

Точное фотоэлектрическое зондирование >>
Габаритные размеры совместимы с цельными валами 50 мм и 58 мм, со сквозными отверстиями.
До 16384 импульсов P/R на оборот
Прочный металлический корпус, конструкция с двумя подшипниками, степень защиты до IP67
Защита от обратного короткого замыкания и короткого замыкания снижает влияние ошибок монтажа на энкодер.

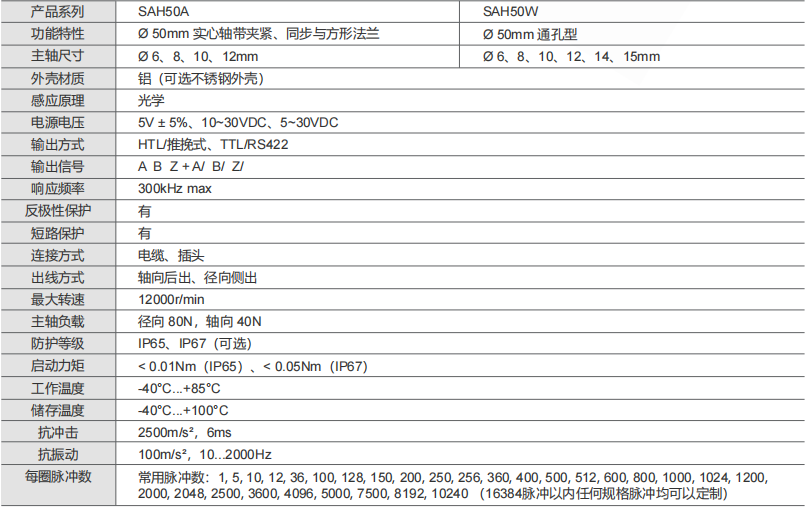

Технические характеристики продукта (серия SAH50 с инкрементными импульсами)
| Название параметра | SAH50A (зажим с твердым валом, синхронизация и квадратный фланец) | SAH50W (тип со сквозным отверстием) |
|---|---|---|
| Функциональные характеристики | Твердый вал Ø 50 мм | Ø 50 мм, сквозной тип |
| Размеры шпинделя | Ø 6, 8, 10, 12 мм | Ø 6, 8, 10, 12, 14, 15 мм |
| Материал оболочки | Алюминий (опционально корпус из нержавеющей стали) | |
| Принцип индукции | Оптика | |
| Напряжение питания | 5 В ± 5 % TP3T, 10–30 В постоянного тока 5–30 В постоянного тока | |
| Метод вывода/сигнал | HTL/push-pull, TTL/RS422; Сигналы A B Z + A/ B/ Z/ | |
| Частота отклика | максимум 300 кГц | |
| Физическая защита | Защита от обратной полярности: Да; Защита от короткого замыкания: Да | |
| Динамическая производительность | Максимальная скорость вращения: 12 000 об/мин; нагрузка на шпиндель: радиальная 80 Н, осевая 40 Н | |
| Охрана окружающей среды | Степень защиты: IP65, IP67 (опционально); Рабочая температура: от -40 °C до +85 °C | |
| Пусковой момент | < 0,01 Нм (IP65), < 0,05 Нм (IP67) | |
| Индекс сопротивления | Ударопрочность: 2500 м/с², 6 мс; Виброустойчивость: 100 м/с², 10...2000 Гц | |
| Импульсы на оборот | 1...10240 Доступны стандартные спецификации (любая спецификация в пределах 16384 импульсов может быть настроена индивидуально) | |

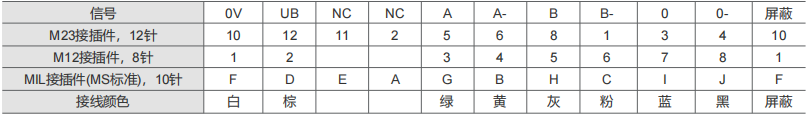

Электрические соединения (определения проводки)
| Сигнал | 0 В | UB | NC | NC | A | A- | B | B- | 0 | 0- | Экранирование |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Разъем M23, 12-контактный | 10 | 12 | 11 | 2 | 5 | 6 | 8 | 1 | 3 | 4 | 10 |
| Разъем M12, 8-контактный | 1 | 2 | - | - | 3 | 4 | 5 | 6 | 7 | 8 | 1 |
| Разъем MIL (стандарт MS), 10-контактный | F | D | E | A | G | B | H | C | I | J | F |
| Цвет провода | 白 | 棕 | - | - | 绿 | 黄 | 灰 | 粉 | 蓝 | 黑 | Экранирование |

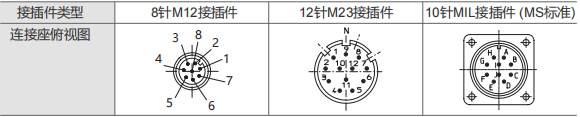

Вид сверху на контактный разъем
| Тип разъема | 5-контактный разъем M12 | 8-контактный разъем M12 | 12-контактный разъем M23 |
|---|---|---|---|
| Вид сверху на корпус разъема |
|
||

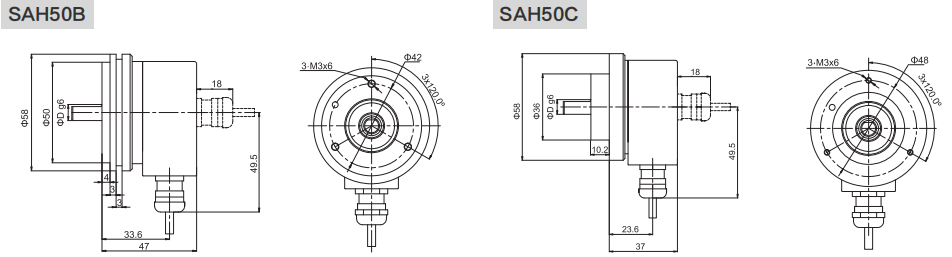

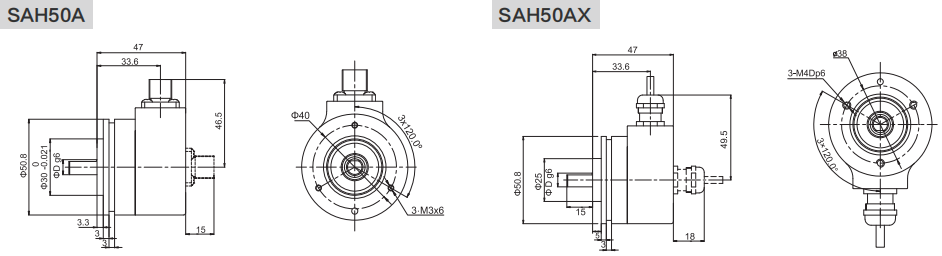

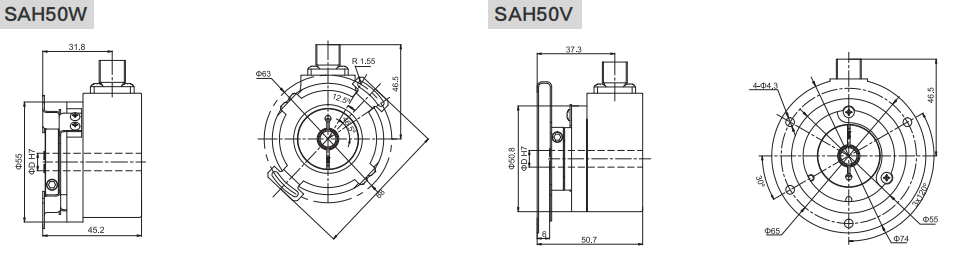

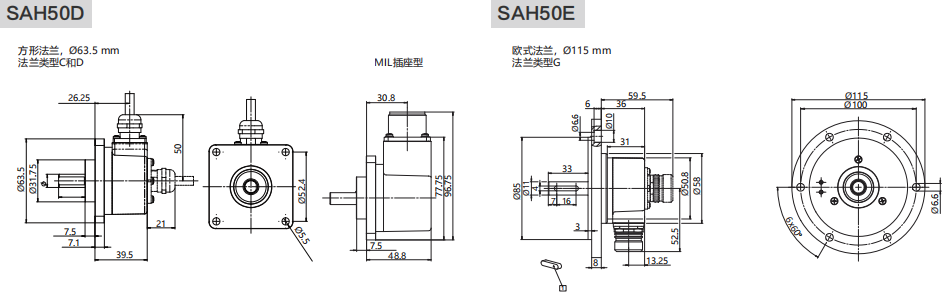

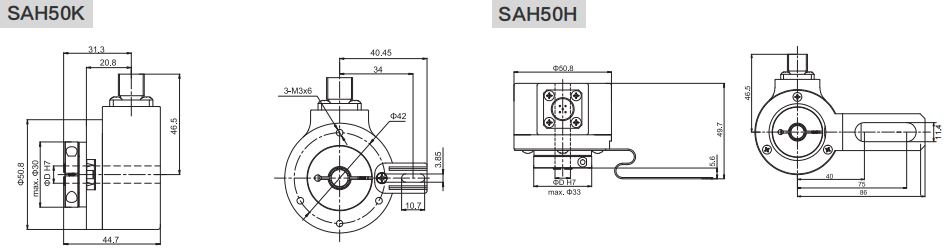

Чертеж с монтажными размерами
