Инкрементный энкодер с цельным валом 36 мм с глухим отверстием

Точное фотоэлектрическое зондирование >>
Внешние размеры 36 мм Тип вала цельный, энкодер с глухим отверстием
Двойная конструкция подшипников, степень защиты до IP67
Количество импульсов до 16384P/R
Особенно подходит для работы в стесненных условиях, сокращая монтажное пространство
Защита от обратного короткого замыкания и короткого замыкания снижает влияние ошибок монтажа на энкодер.

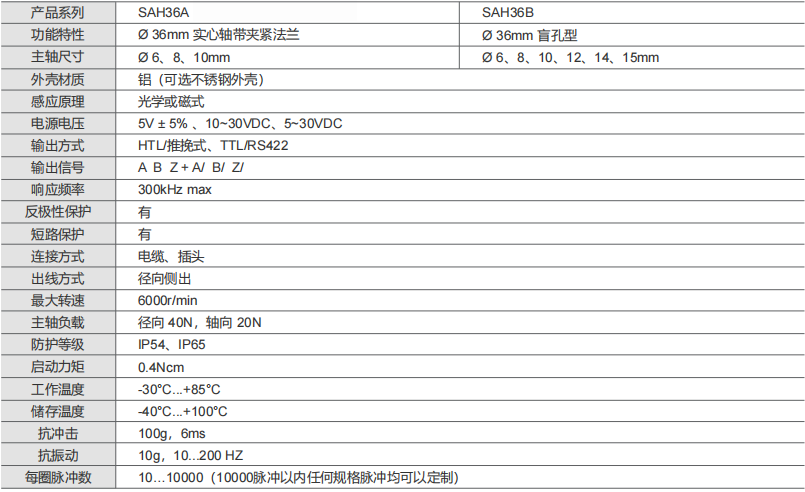

Технические характеристики продукта (серия SAH36 с инкрементными импульсами)

Название параметра	SAH36A (Твердый вал с зажимным фланцем)	SAH36C (тип глухого отверстия)
Функциональные характеристики	Твердый вал Ø 36 мм с зажимным фланцем	Тип глухого отверстия Ø 36 мм
Размеры шпинделя	Ø 6, 8, 10 мм	Ø 6, 8, 10, 12, 14, 15 мм
Материал оболочки	Алюминий (опционально корпус из нержавеющей стали)
Принцип индукции	Оптический или магнитный
Напряжение питания	5 В ± 5 % TP3T, 10–30 В постоянного тока 5–30 В постоянного тока
Метод вывода	HTL/Push-pull, TTL/RS422
Выходной сигнал	A B Z + A/ B/ Z/
Частота отклика	максимум 300 кГц
Защита безопасности	Защита от обратной полярности: Да; Защита от короткого замыкания: Да
Физические свойства	Максимальная скорость вращения: 6000 об/мин	Нагрузка на шпиндель: радиальная 40 Н, осевая 20 Н
Экологические показатели	Степень защиты: IP54, IP65; Рабочая температура: от -30 °C до +85 °C
Механическая прочность	Ударопрочность: 100 г, 6 мс; Виброустойчивость: 10 г, 10...200 Гц
Импульсы на оборот	10...10 000 (любые характеристики импульса в пределах 10 000 импульсов могут быть настроены индивидуально)

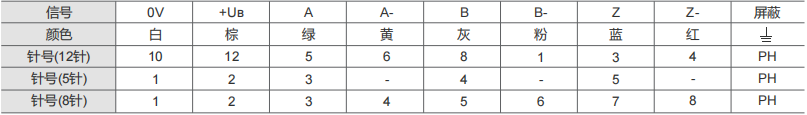

Электрические соединения (определения проводки)

Сигнал	0 В	+UB	A	A-	B	B-	Z	Z-	Экранирование
Цвет	白	棕	绿	黄	灰	粉	蓝	红	⟗
Игольчатый калибр (12 калибр)	10	12	5	6	8	1	3	4	PH
Размер иглы (5 игл)	1	2	3	-	4	-	5	-	PH
Игольный калибр (8 игл)	1	2	3	4	5	6	7	8	PH

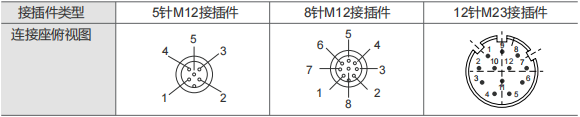

Вид сверху на контактный разъем

Тип разъема	5-контактный разъем M12	8-контактный разъем M12	12-контактный разъем M23
Вид сверху на корпус разъема

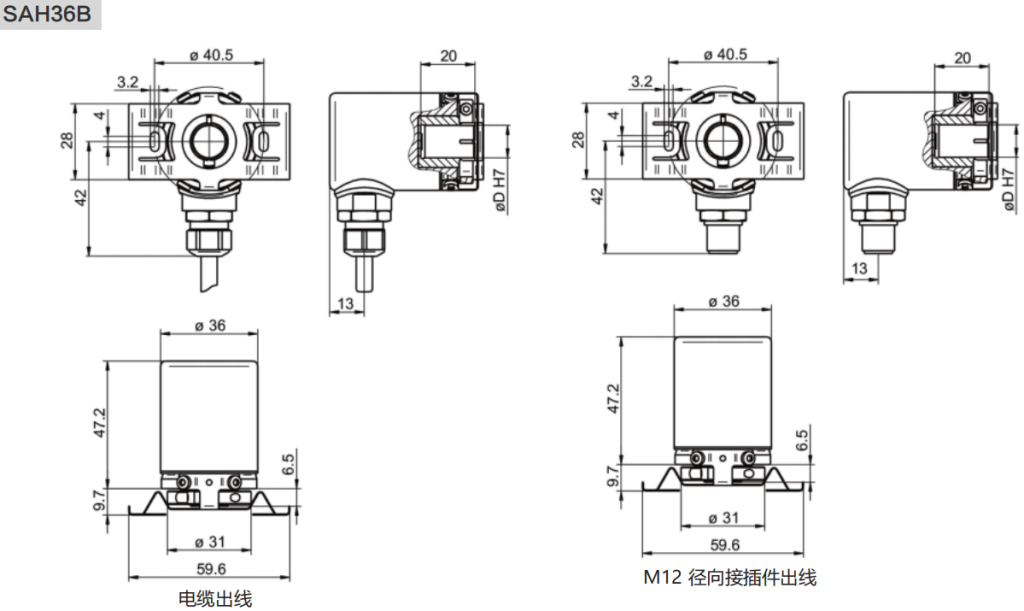

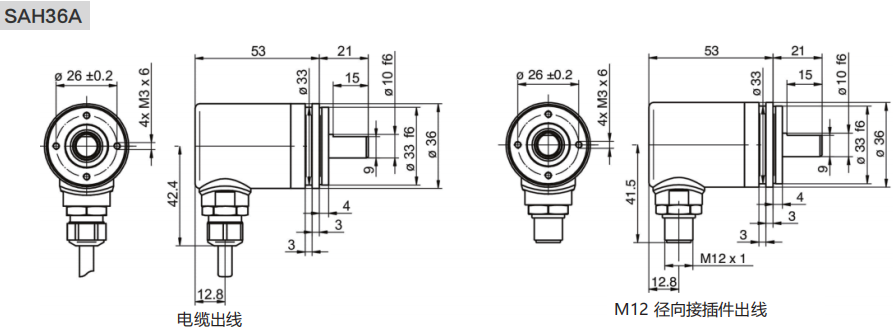

Чертеж с монтажными размерами

Паспорт выбора
