Прецизионный программируемый магнитный датчик >>
Габаритные размеры 24 мм сплошной вал или глухое отверстие
Количество импульсов до 16384P/R
Степень защиты до IP65
Особенно подходит для работы в стесненных условиях, сокращая монтажное пространство
Технические характеристики продукта (серия SAH24 с инкрементными импульсами)
| Название параметра | SAH24-A (синхронный фланец с твердым валом) | SAH24-H (тип глухого отверстия) |
|---|---|---|
| Функциональные характеристики | Твердый вал Ø 24 мм с синхронным фланцем | Тип глухого отверстия Ø 24 мм |
| Размеры шпинделя | Ø 4, 5, 6 мм | |
| Принцип индукции | магнитный | |
| Напряжение питания | 5 В ± 5 % или 10–30 В постоянного тока | |
| Метод вывода | HTL/Push-pull, TTL/RS422 | |
| Выходной сигнал | A, B, Z + A/, B/, Z/ | |
| Частота отклика | максимум 200 кГц | |
| Максимальная скорость вращения | 12 000 оборотов в минуту | |
| Нагрузка на шпиндель | Радиальная 10 Н, осевая 5 Н | |
| Класс защиты от проникновения | IP54, IP65 | |
| рабочая температура | -30 °C…+85 °C (температура хранения: -40 °C…+100 °C) | |
| Индекс сопротивления | Ударопрочность: 1000 м/с², 6 мс; Виброустойчивость: 100 м/с², 10–200 Гц | |
| Импульсы на оборот | 2...16384 (любая спецификация импульса в пределах 16384 импульсов может быть настроена индивидуально) | |
Электрические соединения (определения проводки)
| Сигнал | 0 В | +UB | A | A- | B | B- | Z | Z- |
|---|---|---|---|---|---|---|---|---|
| Цвет кабеля с индикатором обратной полярности | 白 | 棕 | 绿 | 黄 | 灰 | 粉 | 蓝 | 红 |
| Цвет сигнального кабеля для беззеркальной камеры | 白 | 棕 | 绿 | - | 黄 | - | 灰 | - |

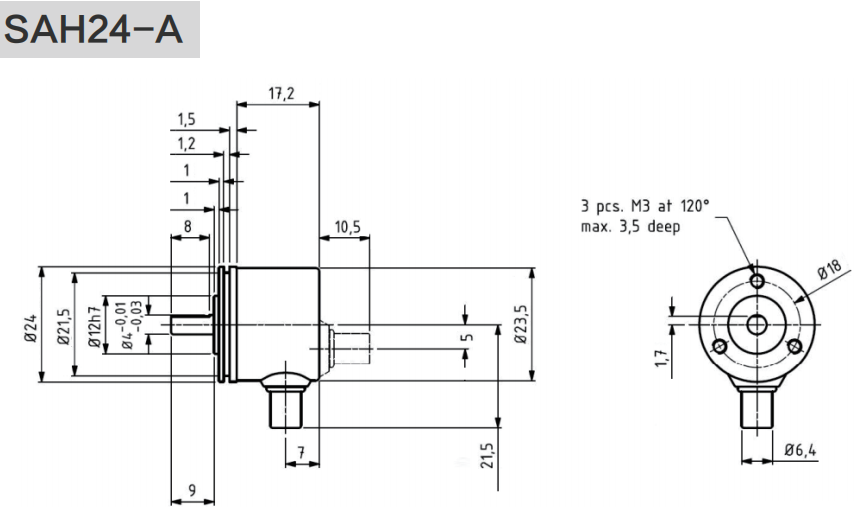

Чертеж с монтажными размерами

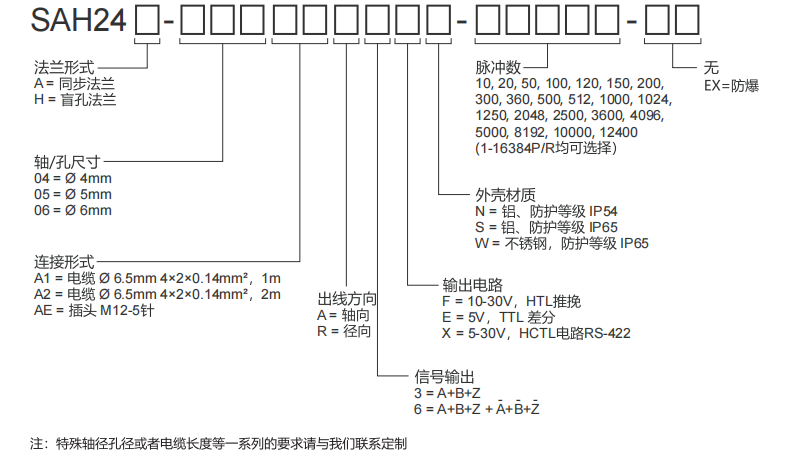

Паспорт выбора
