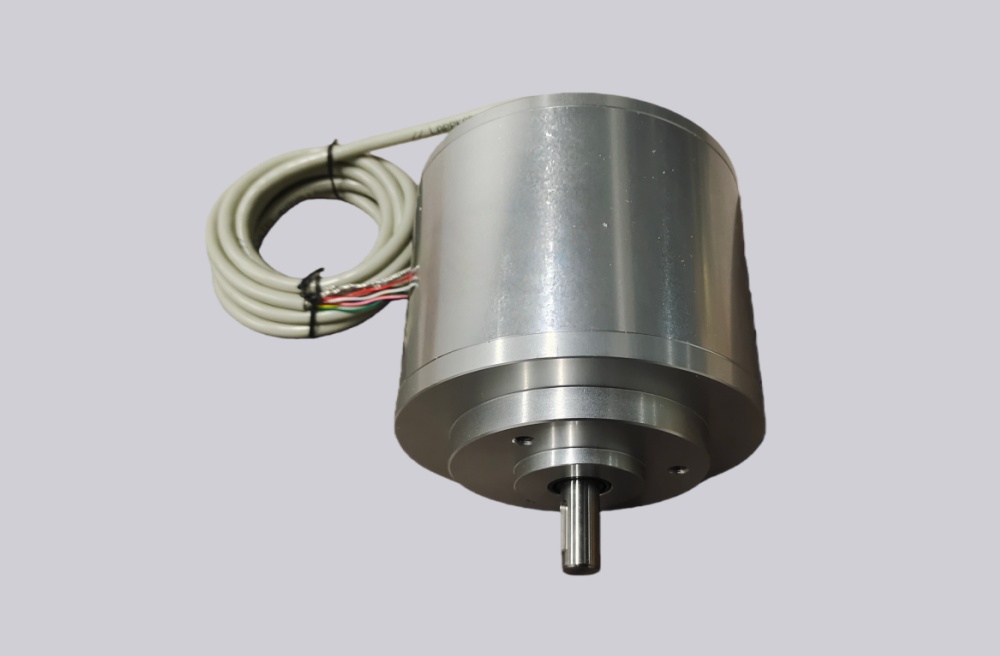

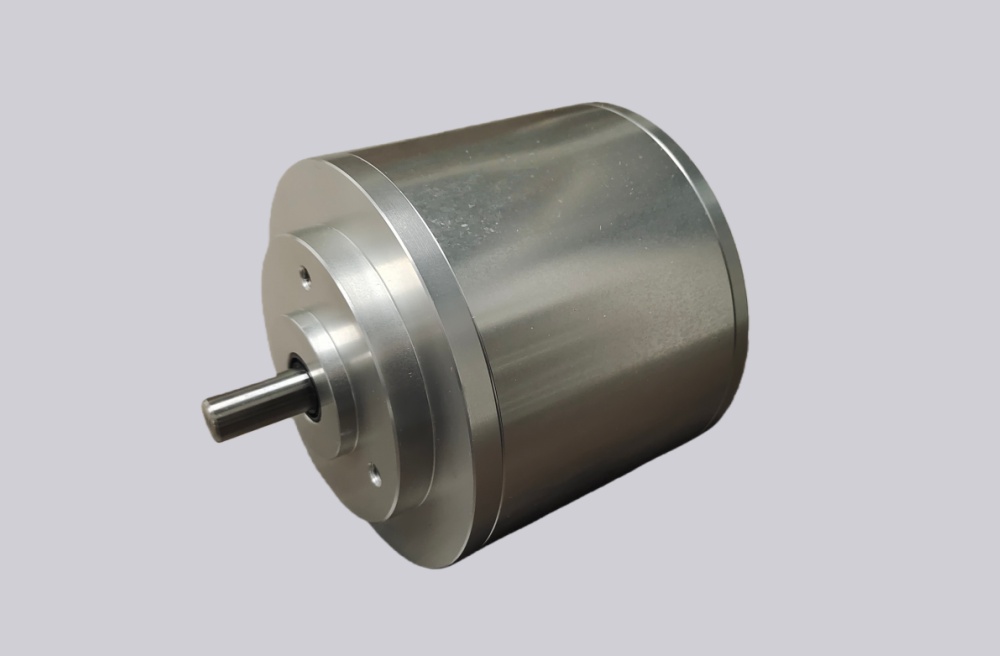

重载坚固轴型编码器，防止海水和热带气候
EX 防爆型编码器EX II 2G Ex ib IIB T4 Gb
精确的光电感应或磁感应技术、电磁兼容性好
每圈脉冲数最高可达10000P/R
过压、过流、浪涌冲击保护
坚固的金属外壳、双轴承设计、防护等级高达IP68
具备反短接和短路保护、有效降低安装错误对编码器造成影响
产品规格参数 (14-14361 系列)
| 产品系列 | 14-14361 | |
|---|---|---|
| 法兰特性 (外壳) | Ø115 | |
| 主轴尺寸 | 轴型 Ø 11mm | |
| 外壳材质 | 铝合金 | |
| 感应原理 | 光学或磁式 | |
| 电源电压 | 10~30VDC | |
| 输出方式 | HTL/推挽式、TTL/RS422 | |
| 输出信号 | A B Z + A/ B/ Z/ | |
| 响应频率 | 300kHz max | |
| 保护功能 | 反极性保护：有；短路保护：有 | |
| 连接与出线 | 连接：电缆、插头；出线：轴向后出、径向侧出 | |
| 最大转速 | 12000r/min | |
| 主轴负载 | 径向 100N，轴向 60N | |
| 防护等级 | IP65、IP68 (可选) | |
| 启动力矩 | < 0.01Nm (IP65) 、 < 0.05Nm (IP68) | |
| 温度范围 | 工作：-40℃...+85℃ (可选 -40℃...+110℃)；储存：-40℃...+100℃ | |
| 抗冲击/振动 | 抗冲击：2500m/s², 6ms；抗振动：100m/s², 10..2000Hz | |
| 每圈脉冲数 | 常用脉冲：1...5000 (16384脉冲以内任何规格均可以定制) | |
安装尺寸图
实时选型生成
| SAH14 | - | 14361 | - | _____ |
