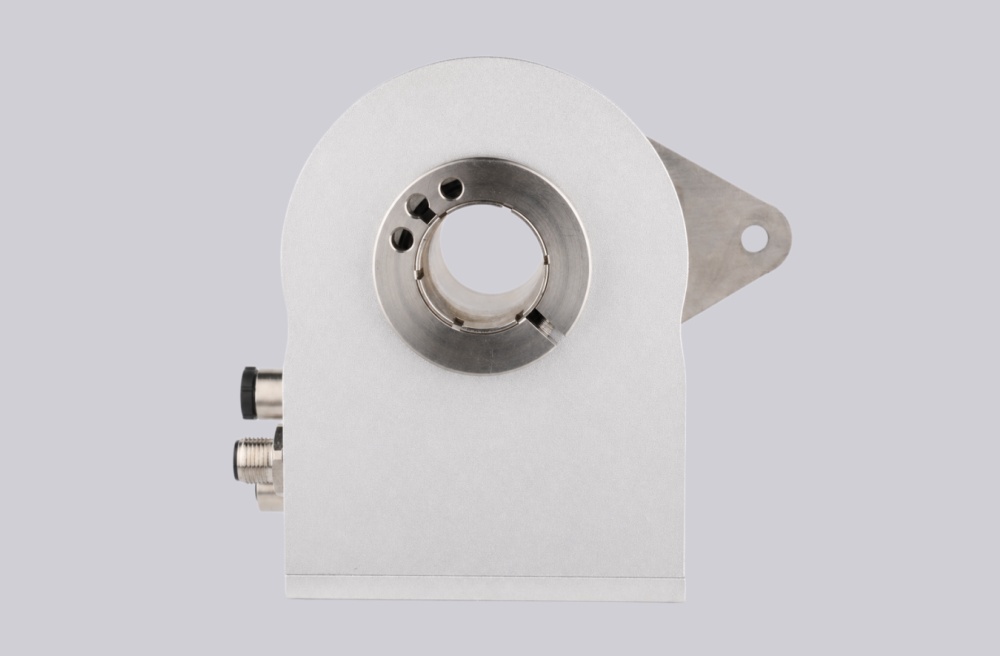

大通孔总线型输出，让安装更为简单
高精度光学感应技术，单圈或多圈编码器
单圈分辨率最高可达25位，多圈圈数标准高达14
ProfiNet IO总线最大速率100Mbit,版本为2.44位，或定制更高圈数
超强的抗磁场干扰能力，LED状态显示
具备反短接和短路保护、有效降低安装错误对编码器造成影响
| 产品系列 | SAS/M90A |
|---|---|
| 功能特性 | Ø90mm 空心轴 |
| 主轴尺寸 | Ø10-28mm |
| 外壳材质 | 铝（可选不锈钢外壳） |
| 支持功能 | RT、MRP、FSU |
| 协议 | 81、82、83、84、86、87、88、89、860、862 |
| 一致性类别 | Conformance Class B |
| 功能 | 单圈或多圈 |
| 电源电压 | 10 ~ 30VDC |
| 单圈分辨率 | 16位65536、25位33554432 |
| 圈数 | 1圈（单圈型）、多圈14位16384圈 |
| 功耗 | ≤2W |
| 编程功能 | 分辨率、速度单位、预设（零点）、计数方向、位置值分数计算 |
| 传输速率 | 10/100M自适应 |
| 诊断 | 超速、过温 |
| 反极性保护 | 有 |
| 短路保护 | 有 |
| 防雷击防静电保护 | 有 |
| 最大转速 | 6000r/min |
| 主轴负载 | 径向200N，轴向100N |
| 防护等级 | IP65 |
| 启动扭矩 | ＜0.05Nm |
| 工作温度 | -40℃ ~ +85℃ |
| 储存温度 | -40℃ ~ +100℃ |
| 抗冲击 | 1000m/s²，6ms（100g） |
| 抗振动 | 20g |
| 连接方式 | 3×PG9格兰头、3×M12插头 |
| 出线方式 | 径向侧出 |
电气连接
| 连接方向 | 径向 |
| 总线接口1 | M12，母型，4针，D码 |
| 电源接口 | M12，公型，4针，A码 |
| 总线接口2 | M12，母型，4针，D码 |

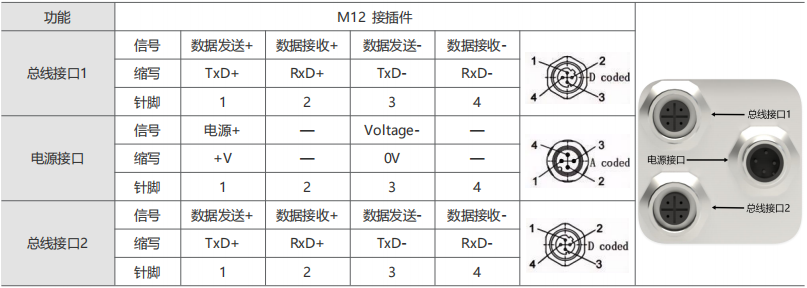

接线定义
| M12，4芯 插座 | ||||
| 针脚定义 | Port 1 and 2 | 线缆颜色 | Power | 线缆颜色 |
|---|---|---|---|---|
| 1 | T + | 黄 | Vcc | 棕 |
| 2 | R + | 白 | — | — |
| 3 | T - | 橘 | 0V | 白 |
| 4 | R - | 蓝 | — | — |
针脚图
4孔，D码
4孔，D码

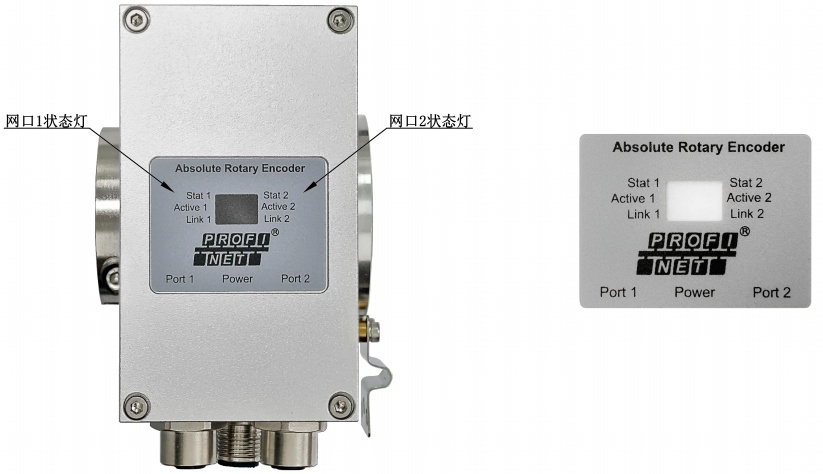

指示灯（LED）状态说明
| LED | 颜色 | 说明 |
|---|---|---|
| Link 1 | 绿 | Port 1 连接以太网指示灯 |
| Active 1 | 黄 | Port 1 数据传输指示灯 |
| Link 2 | 绿 | Port 2 连接以太网指示灯 |
| Active 2 | 黄 | Port 2 数据传输指示灯 |
| Stat 1 | 红 | 状态灯，详情见下表 |
| Stat 2 | 绿 |
| Stat 1 红 | Stat 2 绿 | 状态信息 |
|---|---|---|
| 暗 | 暗 | 无电源 |
| 亮 | 暗 | 硬件错误 |
| 亮 | 亮 | 网络通讯错误（硬件） |
| 闪 | 闪 | 网络通讯错误（软件） |
| 闪 | 亮 | 网络参数配置错误 |
| 暗 | 闪 | 编码器参数配置错误 |
| 亮 | 闪 | 网口连接错误 |
| 暗 | 亮 | 数据交换正常 |
| 注：闪烁的频率是2HZ | 更多详情参阅用户手册 | |
安装尺寸
SAS/M90A

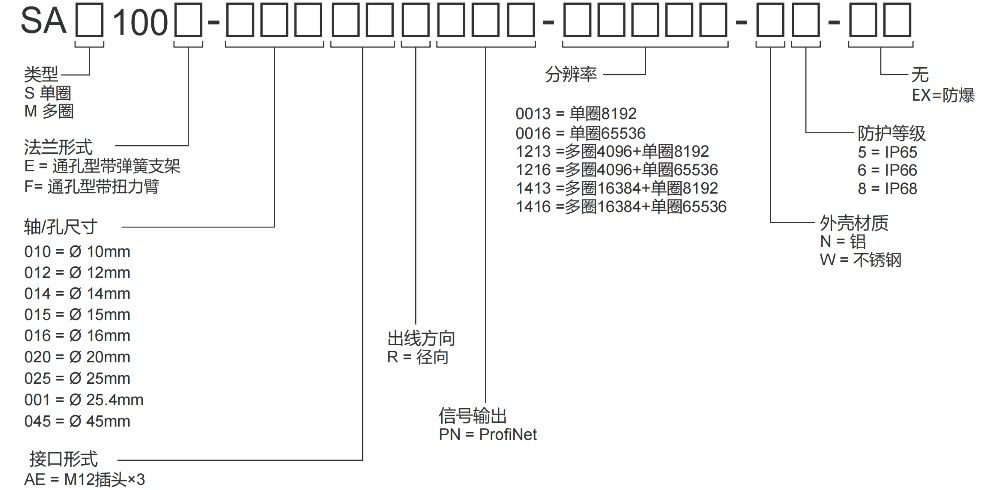

实时选型
| SA | ① | 90 | ② | - | PN | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ |
注：特殊轴径、孔径、电缆长度及接口要求可联系定制。
