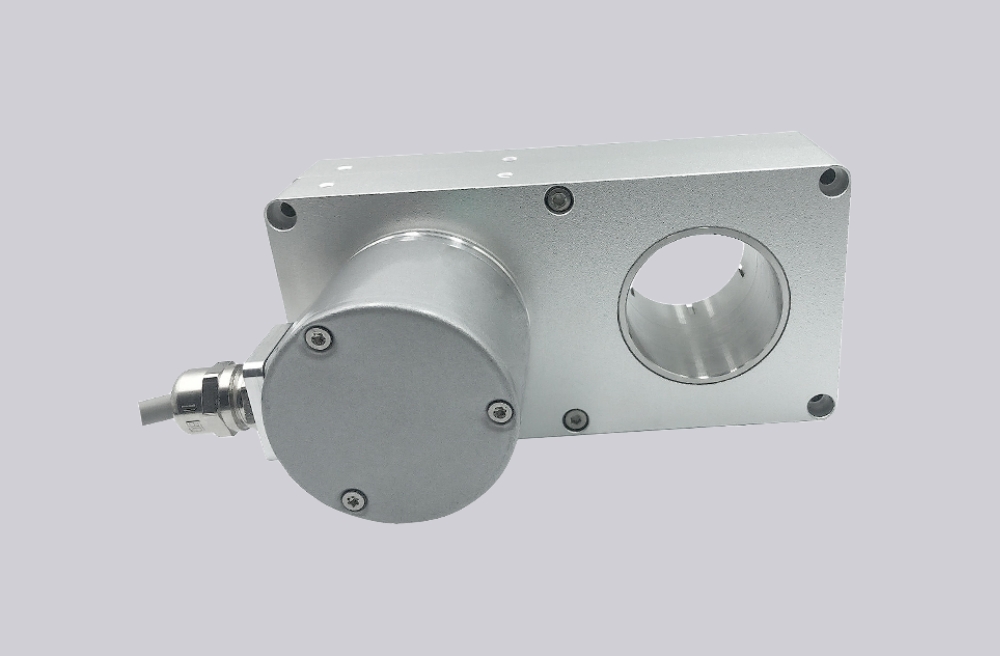

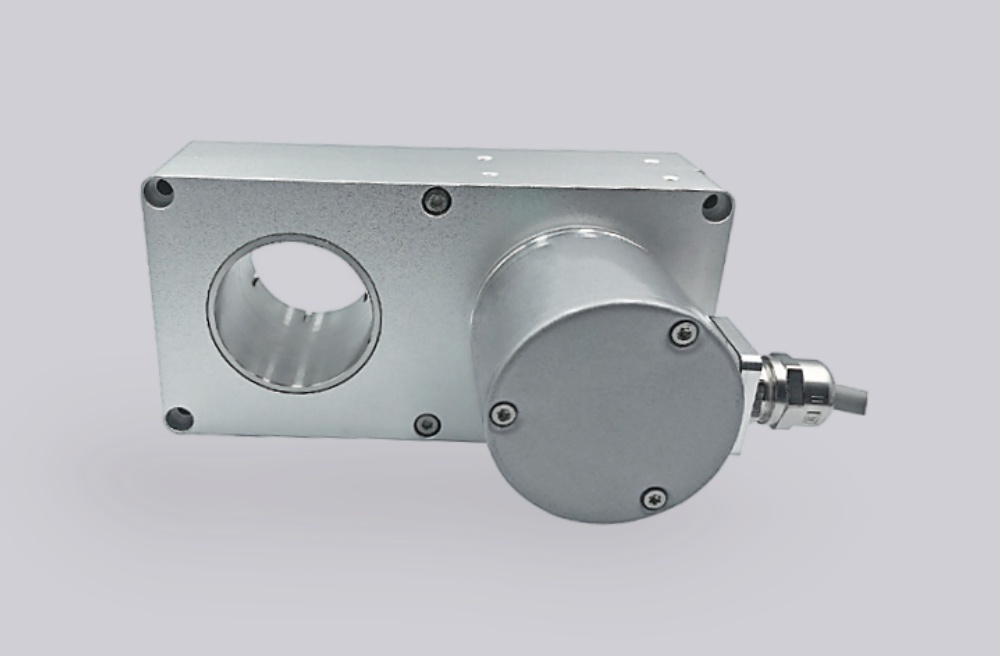

万能型通孔绝对值编码器，支持 软件智能编程设定内部参数，实现灵活配置与便捷连接。
通孔式安装设计，无需现场找零，安装快速简便。
信号输出可自由选择，兼容多种绝对值编码器接口，满足不同系统需求。
配备 安全锁式轴承设计，有效防止轴向载荷过大导致的轴心偏移，保障长期稳定运行。
符合 EX II 2 G Ex ib IIB T4 Gb 欧盟防爆等级标准，为石油化工及各类防爆设备提供可靠安全保障。

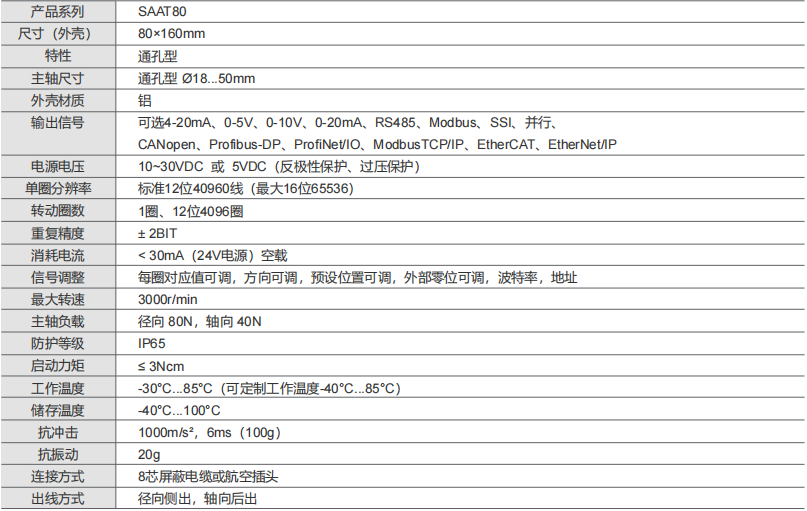

产品规格参数 (SAAT80 通孔型系列)
| 参数名称 | SAAT80 通孔型编码器 | |
|---|---|---|
| 产品系列 | SAAT80 | |
| 外壳尺寸 | 80 × 160mm | |
| 特性 | 通孔型 | |
| 主轴尺寸 | 通孔型 Ø 18...50mm | |
| 输出信号 | 4-20mA、0-5V、0-10V、0-20mA、RS485、Modbus、SSI、并行、CANopen、Profibus-DP、ProfiNet/IO、ModbusTCP/IP、EtherCAT、EtherNet/IP | |
| 电源电压 | 10~30VDC 或 5VDC (反极性保护、过压保护) | |
| 分辨率 | 单圈标准12位4096线（最大16位65536）；多圈12位4096圈 | |
| 精度/性能 | 重复精度：± 2BIT | 消耗电流：< 30mA (24V电源) 空载 |
| 信号调整 | 每圈对应值可调，方向可调，预设位置可调，外部零位可调，波特率，地址 | |
| 物理性能 | 最大转速：3000r/min | 主轴负载：径向 80N，轴向 40N |
| 防护等级 | IP65 | |
| 启动力矩 | ≤ 3Ncm | |
| 温度范围 | 工作：-30°C...85°C (可定制 -40°C...85°C)；储存：-40°C...100°C | |
| 抗力指标 | 抗冲击：1000m/s²，6ms (100g) | 抗振动：20g |
| 物理接口 | 连接方式：8芯屏蔽电缆或航空插头 | 出线方式：径向侧出，轴向后出 |

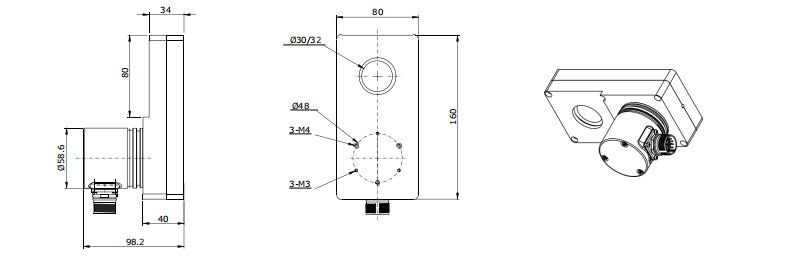

安装尺寸图

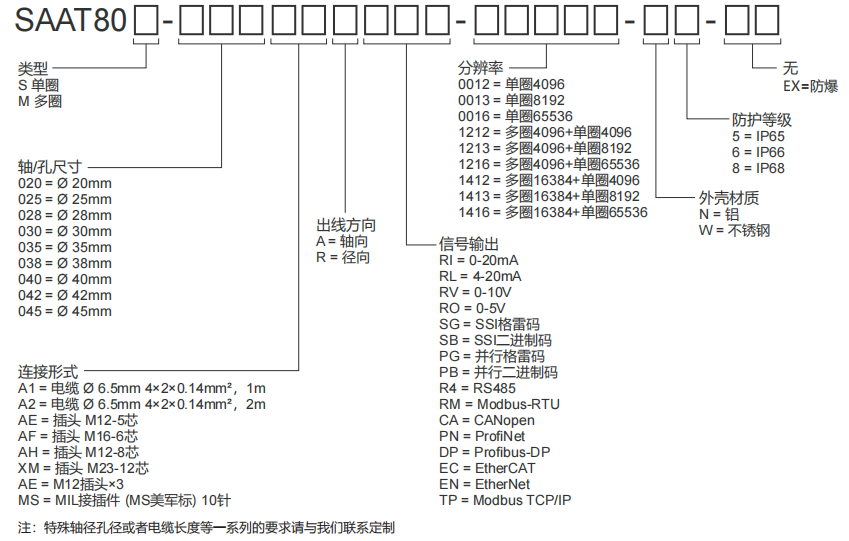

实时选型生成
| SA | ① | 58 | ② | - | ③ | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | ⑩ |
注：特殊轴径孔径或者电缆长度等要求请与我们联系定制。
