Надежные инкрементальные энкодеры для тяжелых условий эксплуатации с отверстиями до 45 мм
Сквозной энкодер с гибко настраиваемыми диаметрами отверстий
Количество импульсов до 10 000 P/R, сверхвысокие характеристики защиты от помех
Полимерная решетка, превосходная ударопрочность, степень защиты до IP66
Идеально подходящий для всех видов портов, металлургии, шахт, сталелитейных заводов, нефтяных месторождений и автоматизации, энкодер EX является взрывозащищенным.
Технические характеристики продукта (серия с сквозным отверстием Ø 96,5 мм)
| Название параметра | Технические характеристики | |
|---|---|---|
| Размеры (корпус) | Ø 96,5 мм | |
| Размеры шпинделя | Сквозной отверстие Ø 16, 20, 25, 28, 30, 32, 38, 42, 45 мм; Ø 1 дюйм, Ø 5/8 дюйма, Ø 3/4 дюйма сквозное отверстие полый вал | |
| Материал оболочки | 铝 | |
| Принцип работы | Оптоэлектроника | |
| Напряжение питания | 5 В постоянного тока, 5–30 В постоянного тока, 10–30 В постоянного тока | |
| Метод вывода/сигнал | TTL/RS422, HTL/Push-Pull, HCHTL; Сигналы A B Z + A/ B/ Z/ (опциональный двухканальный выход сигнала) | |
| Частота отклика | 300 кГц | |
| Защита цепи | Защита от обратной полярности: Да; Защита от короткого замыкания: Да | |
| Подключение и кабельный выход | Способ подключения: кабель, вилка; способ выхода кабеля: радиальный боковой выход | |
| Механические свойства | Максимальная скорость вращения: 6000 об/мин; Нагрузка на шпиндель: радиальная 200 Н, осевая 80 Н | |
| Охрана окружающей среды | Степень защиты: IP65 или IP66; Рабочая температура: от -25 °C до +85 °C (опционально от -40 °C до +100 °C) | |
| Крутящий момент и сопротивление | Пусковой момент: 8 × 10⁻² Н·м макс.; Ударная прочность: 1000 м/с², 6 мс; Виброустойчивость: 100 м/с², 10...200 Гц | |
| Импульс на оборот (ppr) | Общие частоты импульсов: от 10 до 10 000 импульсов на оборот (выбирается в диапазоне от 1 до 10 000 импульсов) | |
Электрические соединения (определения проводки)
| Сигнал | 0 В | UB | NC | NC | A | A- | B | B- | 0 | 0- | Экранирование |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Разъем M23, 12-контактный | 10 | 12 | 11 | 2 | 5 | 6 | 8 | 1 | 3 | 4 | 10 |
| Разъем M12, 8-контактный | 1 | 2 | - | - | 3 | 4 | 5 | 6 | 7 | 8 | 1 |
| Разъем MIL (стандарт MS), 10-контактный | F | D | E | A | G | B | H | C | I | J | F |
| Цвет провода | 白 | 棕 | - | - | 绿 | 黄 | 灰 | 粉 | 蓝 | 黑 | Экранирование |
Вид сверху на контактный разъем
| Тип разъема | 5-контактный разъем M12 | 8-контактный разъем M12 | 12-контактный разъем M23 |
|---|---|---|---|
| Вид сверху на корпус разъема |
|
||

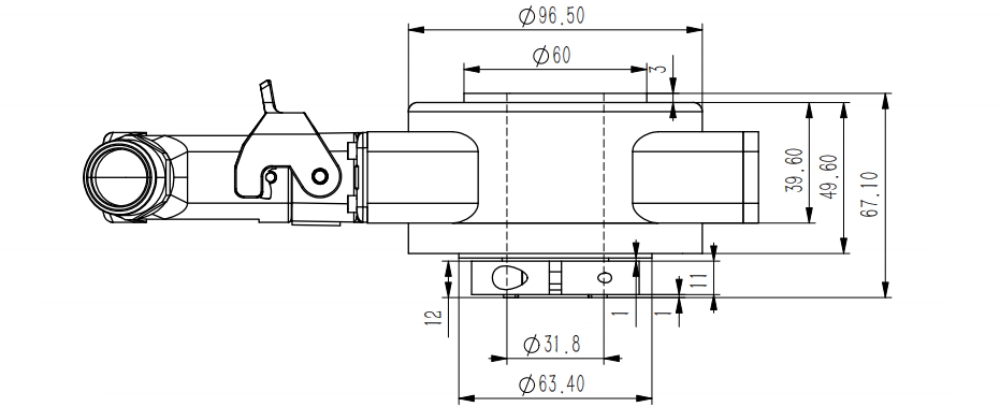

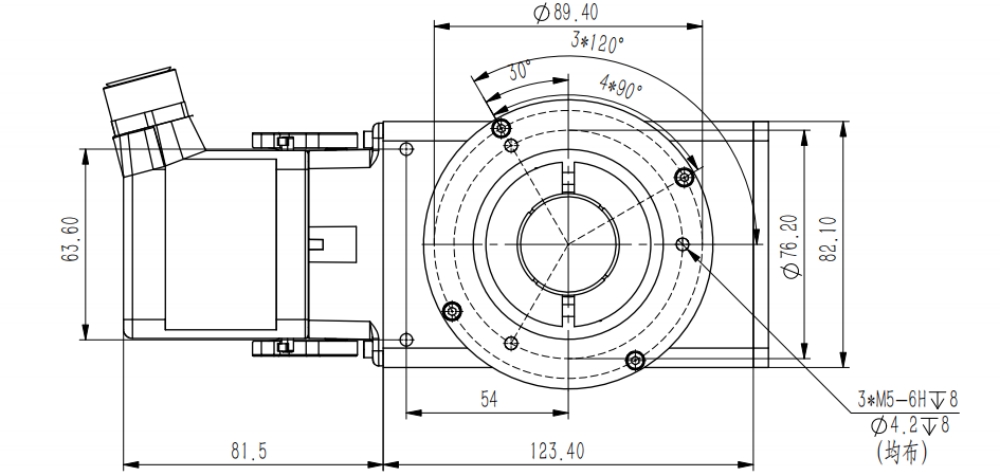

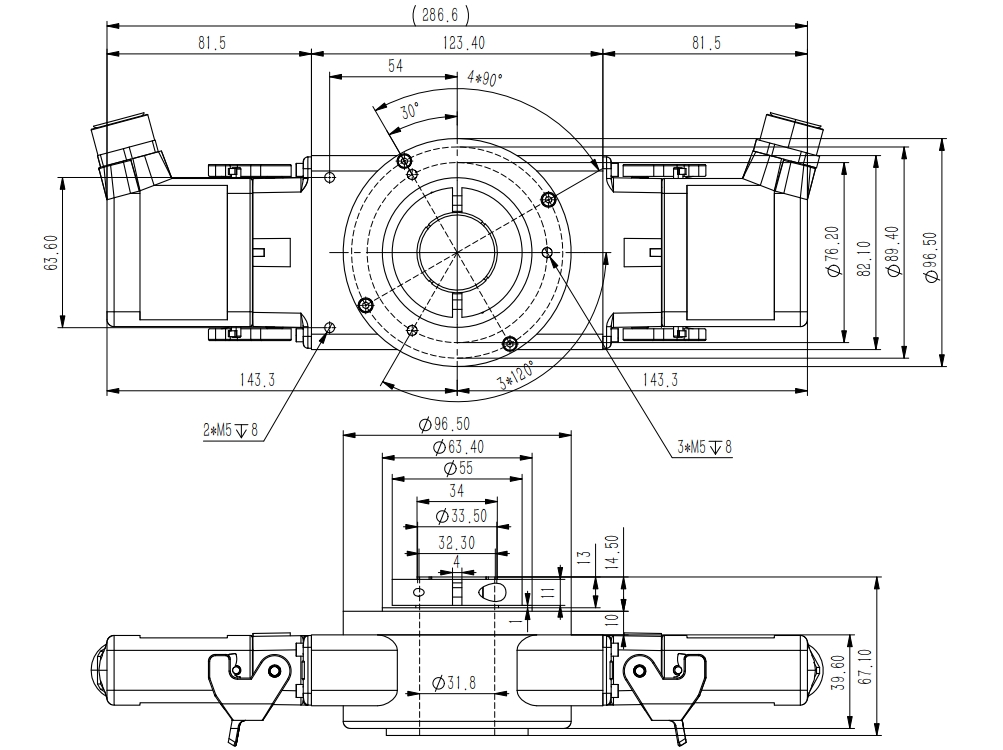

Чертеж с монтажными размерами
Генерация выбора модели в реальном времени
| HSD35 | ① | ② | ③ | ④ | - | ⑤ | - | ⑥ | ⑦ | - | ⑧ |
Примечание: для специальных диаметров вала, размеров отверстий или длин кабеля, пожалуйста, свяжитесь с нами для индивидуальной настройки.
