SAH99 Инкрементный энкодер для тяжелых условий эксплуатации

Главная " Продукты " Сверхмощные энкодеры " SAH99 Инкрементный энкодер для тяжелых условий эксплуатации

SAH99Инкрементальные энкодеры для тяжелых условий эксплуатации
С защитой от молний, перенапряжения, перегрузки по току и импульсных перенапряжений
Корпус имеет прочный корпус с классом защиты IP67, который защищает от загрязнения пылью и жидкостями. Модели для использования во взрывоопасных средах сертифицированы по ATEX.
До 10 000 импульсов P/R на оборот
Имеется модуль с двумя выходами с датчиком двойного сканирования и двумя электрически изолированными электронными схемами
Этот двойной выходной сигнал можно использовать для двух отдельных систем с разными функциями или для получения дублирующих сигналов.
Полые валы фиксируются осевыми винтами. Размеры валов: конические валы Ø12 мм, Ø16 мм и Ø17 мм. Изолированные втулки из PEEK для защиты подшипников от токов вала.
Для фиксации динамометрического рычага предлагаются кронштейны с различной ориентацией. Отдельная задняя крышка для подключения кабелей к винтовым клеммам Достаточно места для подключения кабелей к винтовым клеммам.
Операции по перемещению выполняются, когда кабель Разъем M23 или предварительно собранный кабель (с разъемом или без него)

SAH99 Инкрементный энкодер для тяжелых условий эксплуатации - XWDI

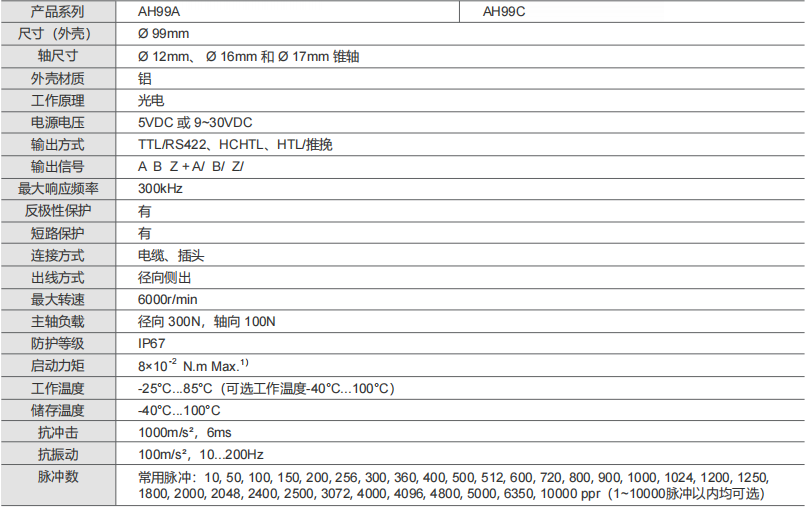

Технические характеристики продукта (серия SAH99A / SAH99C)

Название параметра	SAH99A	SAH99C
Размеры (корпус)	Ø 99 мм
Размеры вала	Конические оправки Ø 12 мм, Ø 16 мм и Ø 17 мм
Материал оболочки	铝
Принцип работы	Оптоэлектроника
Напряжение питания	5 В постоянного тока или от 9 до 30 В постоянного тока
Метод вывода	TTL/RS422, высокий уровень, высокий уровень, высокий уровень/пуш-пул
Выходной сигнал	A B Z + A/ B/ Z/
Максимальная частота отклика	300 кГц
Защитная функция	Защита от обратной полярности: Да; Защита от короткого замыкания: Да
Подключение и кабельный выход	Подключение: кабель, вилка; выход: радиальный боковой выход
Динамическая производительность	Максимальная скорость вращения: 6000 об/мин; Нагрузка на шпиндель: радиальная 300 Н, осевая 100 Н
Класс защиты от проникновения	IP67
Пусковой момент	8 × 10⁻² Н·м максимум.
Диапазон температур	Рабочая температура: от -25 °C до 85 °C (опционально от -40 °C до 100 °C); температура хранения: от -40 °C до 100 °C
Устойчивость к воздействию окружающей среды	Ударопрочность: 1000 м/с², 6 мс; Виброустойчивость: 100 м/с², 10–200 Гц
Импульс на оборот (ppr)	Общие частоты импульсов: от 10 до 10 000 импульсов на оборот (выбирается в диапазоне от 1 до 10 000 импульсов)

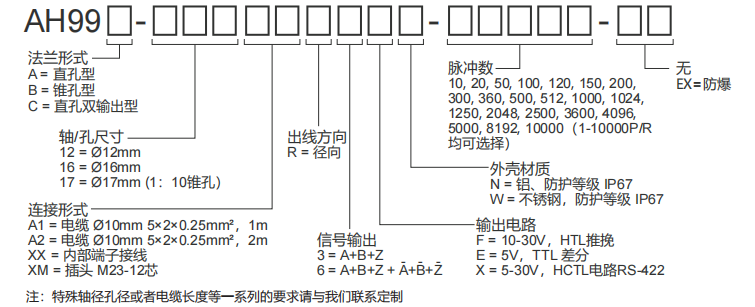

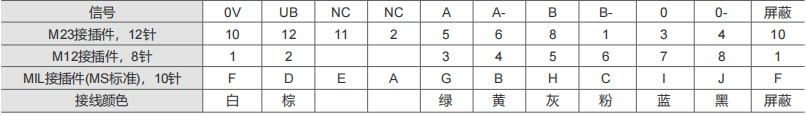

Электрические соединения (определения проводки)

Сигнал	0 В	UB	NC	NC	A	A-	B	B-	0	0-	Экранирование
Разъем M23, 12-контактный	10	12	11	2	5	6	8	1	3	4	10
Разъем M12, 8-контактный	1	2			3	4	5	6	7	8	1
Разъем MIL (стандарт MS), 10-контактный	F	D	E	A	G	B	H	C	I	J	F
Цвет провода	白	棕			绿	黄	灰	粉	蓝	黑	Экранирование
