Компактный прецизионный датчик перемещения с кабельным подключением 0–5 метров

Главная " Продукты " Кабельные датчики перемещения " Компактный прецизионный кабельный датчик перемещения 0–5 метров

Диапазоны измерения от 0...5000 мм, выбор универсального выходного сигнала
Выбор цифровых и аналоговых выходов, инкрементных энкодеров или абсолютных энкодеров
Материал - алюминиевый сплав, равномерный ход за оборот, высокая точность повторения.
Малая площадь установки, высокая точность измерений, высокая надежность, длительный срок службы, низкая стоимость обслуживания, простота установки
Скорость перемещения, может делать высокоскоростное движение, может быть вторичным прибором или PLC системы управления и т.д., более интуитивно понятный мониторинг данных перемещения
Степень защиты до IP65, рабочие температуры до -45°C...+105°C
Идеально подходит для измерения размеров и положения в любой области.

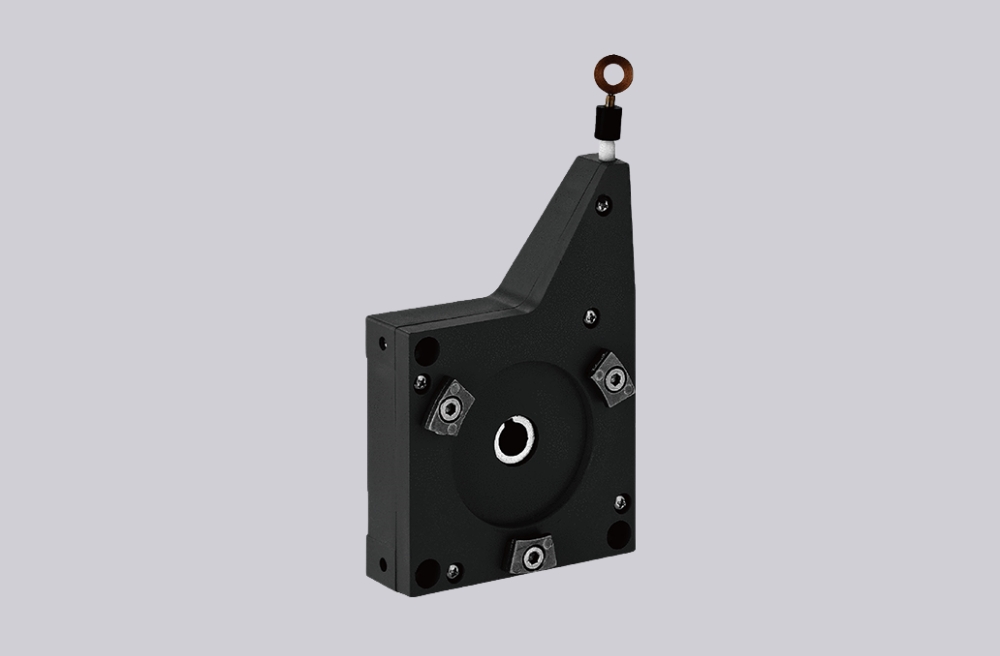

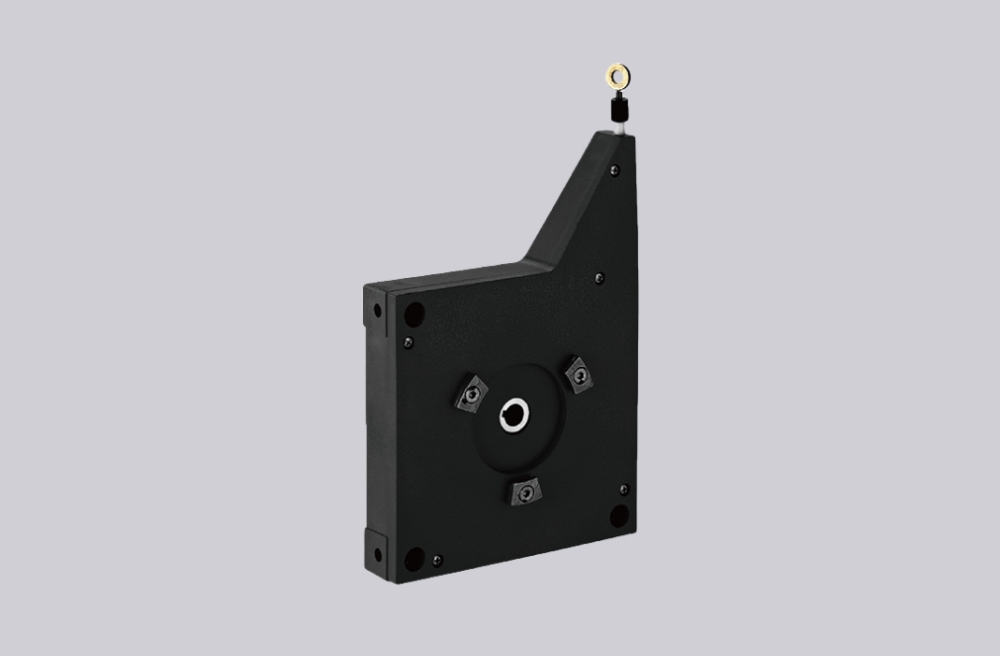

Компактный прецизионный датчик перемещения с кабельным подключением 0–5 метров — XWDI

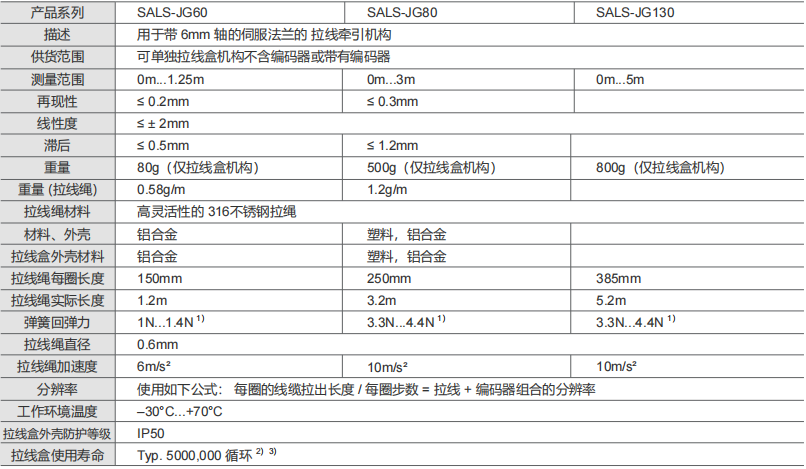

Технические характеристики тросового тягового механизма серии SALS-JG

Ассортимент продукции	SALS-JG60	SALS-JG80	SALS-JG130
Описание	Механизм тяги троса для сервофланцев с валами 6 мм
Объем поставки	Механизм коробки с тросом может поставляться как без энкодера, так и с установленным энкодером.
Диапазон измерения	0 м...1,25 м	0 м...3 м	0 м...5 м
Воспроизводимость	≤ 0,2 мм	≤ 0,3 мм
Линейность	≤ ± 2 миллиметра
отставание	≤ 0,5 миллиметра	≤ 1,2 мм
Вес (только кабельная коробка)	80 г	500 г	800 г
Вес (кабель)	0,58 г/м	1,2 г/м
Материал тягового шнура	Высокоэластичный трос из нержавеющей стали 316
Материалы, корпус	алюминиевый сплав	Пластик, алюминиевый сплав
Материал корпуса	алюминиевый сплав	Пластик, алюминиевый сплав
Окружность	150 миллиметров	250 миллиметров	385 миллиметров
Фактическая длина	1,2 метра	3,2 метра	5,2 метра
Сила возвратного пружинного усилия	1 Н...1,4 Н	3,3 Н...4,4 Н	3,3 Н...4,4 Н
Диаметр кабеля	0,6 миллиметра
ускорение	6 метров в секунду в квадрате	10 метров в секунду в квадрате	10 метров в секунду в квадрате
разрешение	Длина кабеля, протянутого за один оборот / Количество шагов за один оборот = Разрешение комбинации кабелетяга + энкодера
Рабочая температура	от -30 °C до +70 °C
Класс защиты от проникновения	IP50
Срок службы	Обычно 5 000 000 циклов
