Гарантируйте, что каждый компонент продукта на 100% локализован.
Высокоточная технология магнитного зондирования, однооборотные или многооборотные энкодеры
Аналоговые выходы тока 4-20 мА, 0-20 мА или напряжения 0-10 В, 0-5 В
Дополнительные выходы инкрементного сигнала TTL или HTL
Разрешение однооборотных до 16 бит, многооборотных до 14 бит
Превосходная устойчивость к ударам и вибрациям
Защита от обратного короткого замыкания и короткого замыкания снижает влияние ошибок монтажа на энкодер.

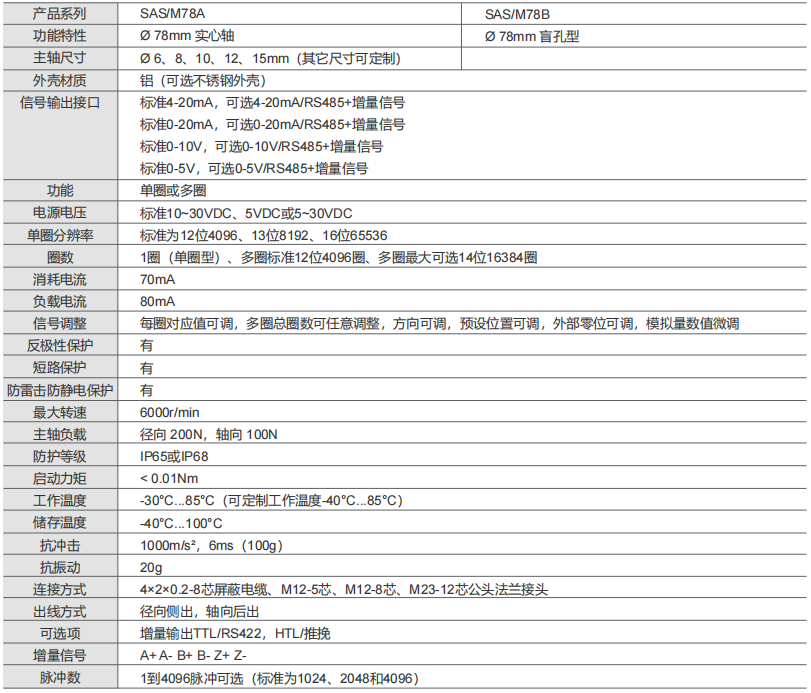

Технические характеристики продукта (серия с аналоговым сигнальным выходом)
| Название параметра | SAS/M78A (цельный вал) | SAS/M78C (тип глухого отверстия) |
|---|---|---|
| Функциональные характеристики | Твердый вал Ø 78 мм | Тип глухого отверстия Ø 78 мм |
| Размеры шпинделя | Ø 10, 12, 14, 16, 25,4 мм | |
| Материал оболочки | Алюминий (опционально корпус из нержавеющей стали) | |
| Интерфейс вывода сигнала | Стандартный 4–20 мА; стандартный 0–20 мА; стандартный 0–10 В; стандартный 0–5 В | |
| Функция | Один круг или несколько кругов | |
| Напряжение питания | Стандартный 10–30 В постоянного тока | |
| Разрешение одного оборота | Стандартные значения: 12 бит (4096), 13 бит (8192) и 16 бит (65536). | |
| Количество кругов | 1 оборот (однооборотный тип), стандартный многооборотный 12 цифр 4096 оборотов, максимальный многооборотный 14 цифр 16384 оборотов | |
| Потребление тока | 70 мА | |
| Ток нагрузки | 80 мА | |
| Регулировка сигнала | Значение на оборот регулируется; общее количество оборотов для нескольких оборотов можно свободно регулировать; направление регулируется; заданные положения регулируются; внешняя нулевая точка регулируется; аналоговые значения можно точно настроить. | |
| Защита безопасности | Защита от обратной полярности: Да; Защита от короткого замыкания: Да; Защита от молнии и электростатического разряда: Да | |
| Физические свойства | Максимальная скорость вращения: 6000 об/мин | Нагрузка на шпиндель: радиальная 200 Н, осевая 100 Н |
| Экологические показатели | Степень защиты: IP65 или IP68; Пусковой момент: < 0,01 Нм | |
| Диапазон температур | Рабочая температура: от -30 °C до 85 °C (с возможностью настройки до -40 °C); Температура хранения: от -40 °C до 100 °C | |
| Механическая прочность | Ударопрочность: 1000 м/с², 6 мс (100g); Виброустойчивость: 20g | |
| Способ подключения | Кабель, клеммная коробка, 1 кабельный ввод, 1 заглушка ввода | |
| Метод квалификации | Радиальный боковой выход | |
Чертеж с монтажными размерами

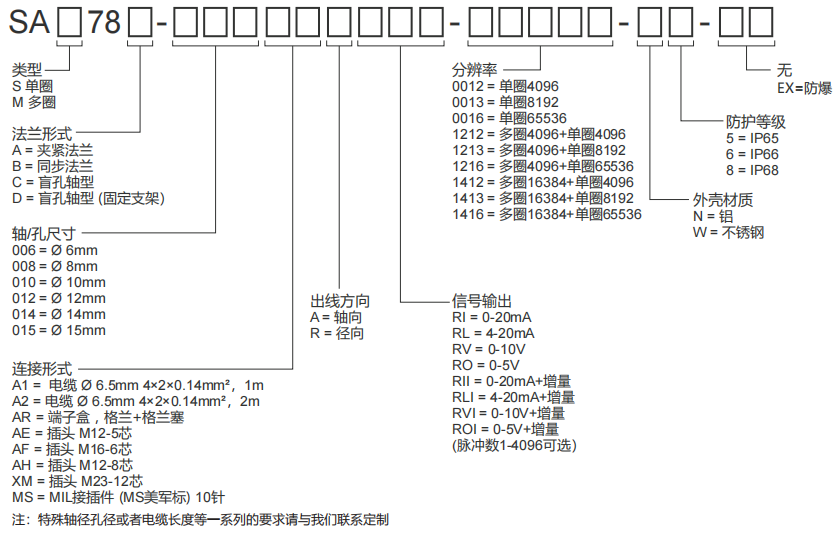

Генерация выбора модели в реальном времени
| SA | ① | 78 | ② | - | ③ | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | ⑩ |
Примечание: для специальных диаметров вала, размеров отверстий или длин кабеля, пожалуйста, свяжитесь с нами для индивидуальной настройки.
