Гарантируйте, что каждый компонент продукта на 100% локализован.
Высокоточная технология магнитного зондирования, однооборотные или многооборотные энкодеры
Шины Profibus-DP
Однооборотное разрешение до 19 бит, многооборотное до 14 бит
Превосходная устойчивость к ударам и вибрациям, высокий класс защиты: до IP66
Защита от обратного короткого замыкания и короткого замыкания снижает влияние ошибок монтажа на энкодер.
Технические характеристики продукта (серия шин Profibus-DP)
| Название параметра | SAS/M78A (цельный вал) | SAS/M78C (тип глухого отверстия) |
|---|---|---|
| Функциональные характеристики | Твердый вал Ø 78 мм | Тип глухого отверстия Ø 78 мм |
| Размеры шпинделя | Ø 10, 12, 14, 16, 25,4 мм | |
| Материал оболочки | Алюминий (опционально корпус из нержавеющей стали) | |
| Интерфейс вывода сигнала | Шины Profibus-DP | |
| Соглашение | DPV0, DPV1 и DPV2 Класс 2 (EN 50170 + EN 50254) | |
| Выходной драйвер | Интерфейс данных Profibus, оптически изолированный | |
| Функция | Один круг или несколько кругов | |
| Напряжение питания | 10–30 В постоянного тока | |
| Разрешение одного оборота | Стандартные значения: 12 бит (4096), 13 бит (8192) и 16 бит (65536). | |
| Количество кругов | 1 оборот (однооборотный тип), стандартный многооборотный 12 цифр 4096 оборотов, максимальный многооборотный 14 цифр 16384 оборотов | |
| Потребляемая мощность | ≤ 1,5 Вт | |
| Время цикла интерфейса | ≥ 1 миллисекунда | |
| Возможности программирования | Разрешение, Коэффициент скорости + фильтр, Предустановка (нулевая точка), Направление счета, Предельный выключатель, Номер узла, Режим обучения, Режим диагностики | |
| Скорость передачи данных | ≤ 12 Мбит | |
| Ручная функция | Переключатель выбора адреса 0-99 и DIP-переключатель оконечного резистора (с распределительной коробкой) | |
| кодирование | двоичный код | |
| Физические свойства | Максимальная скорость вращения: 6000 об/мин | Нагрузка на шпиндель: радиальная 200 Н, осевая 100 Н |
| Класс защиты от проникновения | IP65 или IP66 | |
| Пусковой момент | < 0,05 Н·м | |
| Способ подключения | Кабель, клеммная коробка, 1 кабельный ввод, 1 заглушка ввода | |
| Метод квалификации | Радиальный боковой выход | |
Чертеж с монтажными размерами

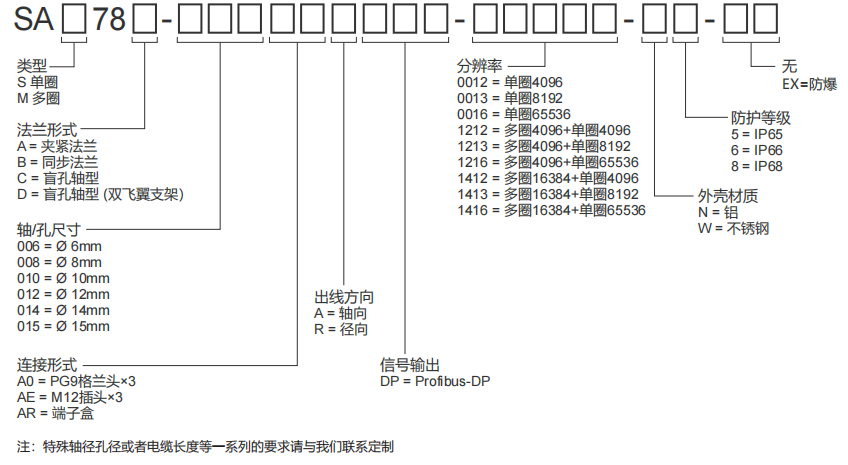

Генерация выбора модели в реальном времени
| SA | ① | 78 | ② | - | DP | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | ⑩ |
Примечание: для специальных диаметров вала, размеров отверстий или длин кабеля, пожалуйста, свяжитесь с нами для индивидуальной настройки.
