产品核心元器件实现 100%纯国产化，确保稳定可靠的供应链与卓越品质。
采用 高精度磁式感应技术，提供单圈与多圈编码器解决方案。
支持 Profibus-DP总线，实现工业现场高速、稳定的数据通讯。
单圈分辨率最高达 16位，多圈分辨率可达 14位，满足高精度测量需求。
拥有超强抗冲击与抗振动能力，防护等级最高可达 IP66，适应恶劣环境。
内置反短接与短路保护功能，有效降低安装错误对编码器的影响。
产品规格参数 (Profibus-DP总线系列)
| 参数名称 | SAS/M58A (实心轴) | SAS/M58C (盲孔型) |
|---|---|---|
| 功能特性 | Ø 58mm 实心轴 | Ø 58mm 盲孔型 |
| 主轴尺寸 | Ø 6、8、10、12、15mm（其它尺寸可定制） | |
| 外壳材质 | 铝（可选不锈钢外壳） | |
| 信号输出接口 | Profibus-DP总线 | |
| 协议 | DPV0，DPV1 和 DPV2 Class 2（EN50170 +EN50254） | |
| 输出驱动器 | Profibus数据接口，光耦隔离 | |
| 功能 | 单圈或多圈 | |
| 电源电压 | 10 ~ 30VDC | |
| 单圈分辨率 | 标准为12位4096、13位8192、16位65536 | |
| 圈数 | 1圈（单圈型）、多圈标准12位4096圈、多圈最大可选14位16384圈 | |
| 功耗 | ≤ 1.5W | |
| 接口周期时间 | ≥ 1ms | |
| 编程功能 | 分辨率，速度比例+过滤器，预设（零点），计数方向，限位开关，节点号，示教模式，诊断模式 | |
| 传输速率 | ≤ 12Mbit | |
| 手动功能 | 地址选择开关0-99和终端电阻DIP开关（带有接线盒） | |
| 编码 | 二进制码 | |
| 物理性能 | 最大转速：6000r/min | 主轴负载：径向 200N，轴向 100N |
| 防护等级 | IP65或IP66 | |
| 启动力矩 | < 0.05Nm | |
| 连接方式 | 3×M12接插件连接 | |
| 出线方式 | 径向侧出，轴向后出 | |
接线定义
| 信号 | 定义 |
|---|---|
| ⊥ | 电源线地线 |
| B(左) | 数据线B(pair1)，进线 |
| A(左) | 数据线A(pair1)，进线 |
| (-) | 0V |
| (+) | 10V…30V |
| B(右) | 数据线B(pair 2)，出线 |
| A(右) | 数据线A(pair 2)，出线 |
| (-) | 0V |
| (+) | 10V…30V |
| 备注说明 | 供电电源只需连接一次(无论接哪一组端子)；终端电阻切入时，BUS OUT被断开 |

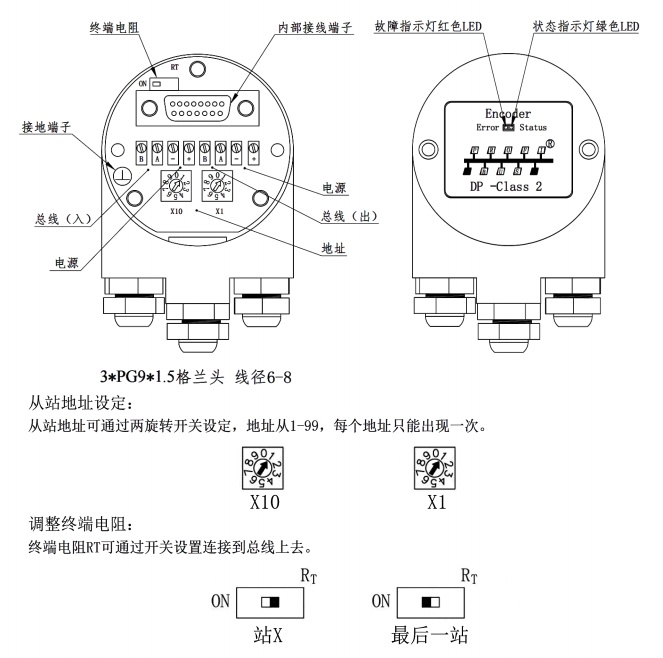

指示灯和工作原理
LED指示灯
| LED红 | LED绿 | 状态信息/可能的原因 |
|---|---|---|
| 暗 | 暗 | 无电源 |
| 亮 | 亮 | 旋转编码器已准备工作，但还没有接收到基于电压的配置数据；可能的原因：例如地址设置不正确、总线连接不正确 |
| 亮 | 闪 | 参数分配或配置错误。旋转编码器接收到的配置或参数分配数据的长度不可能正确或数据不协调；可能的原因：例如总分辨率设置过高 |
| 闪 | 亮 | 旋转编码器已准备工作，但没有被主站访问到(例如地址错误导致这种情况出现) |
| 亮 | 暗 | 旋转编码器在一定时间(约40秒)内没有接到任何数据(数据线可能被中断) |
| 暗 | 亮 | 数据交换在正常模式下工作 |
| 暗 | 闪 | 数据交换在调试模式下工作 |
安装尺寸图
SAS/M58A
SAS/M58B
SAS/M58C
SAS/M58D
实时选型生成
| SA | ① | 58 | ② | - | DP | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | ⑩ |
注：特殊轴径孔径或者电缆长度等要求请与我们联系定制。
