产品核心元器件实现 100%纯国产化，确保稳定可靠的供应链与质量。
采用 高精度磁式感应技术，提供单圈与多圈编码器解决方案。
PROFINET I/O总线最大传输速率可达 100 Mbit/s，满足高速工业通信需求。
单圈分辨率最高达 16位，多圈分辨率可达 14位，确保精准测量。

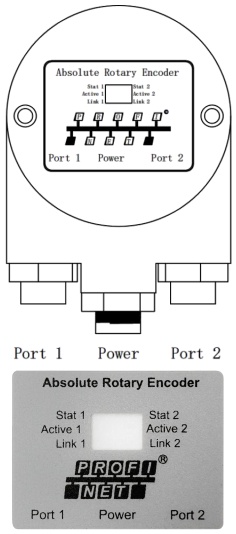

超强抗磁干扰能力，配备 LED状态显示，实现实时运行监控。
内置反短接与短路保护功能，有效降低安装错误对编码器的影响。
产品规格参数 (PROFINET I/O总线系列)
| 参数名称 | SAS/M58A (实心轴) | SAS/M58C (盲孔型) |
|---|---|---|
| 功能特性 | Ø 58mm 实心轴 | Ø 58mm 盲孔型 |
| 主轴尺寸 | Ø 6、8、10、12、15mm（其它尺寸可定制 ） | |
| 外壳材质 | 铝（可选不锈钢外壳） | |
| 信号输出接口 | PROFINET I/O | |
| 协议 | Profidrive Profile 4.x，Encoder Profile 4.0，4.1，4.2 | |
| 输出驱动器 | Ethernet | |
| 功能 | 单圈或多圈 | |
| 电源电压 | 10 ~ 30VDC | |
| 单圈分辨率 | 标准为12位4096、13位8192、16位65536，18位2677216 | |
| 圈数 | 1圈（单圈型）、多圈标准12位4096圈、多圈最大可选14位16384圈 | |
| 功耗 | ≤ 3W | |
| 启动时间 | < 15s | |
| 接口周期时间 | ≥ 125µs | |
| 编程功能 | 分辨率，时基和速度，预设置，计数方向，IP地址 | |
| 传输速率 | 100Mbit | |
| 诊断 | 光电ASIC，内存，LED | |
| 编码 | 二进制码 | |
| 安全保护 | 反极性保护：有；短路保护：有；防雷击防静电保护：有 | |
| 物理性能 | 最大转速：6000r/min | 主轴负载：径向 200N，轴向 100N |
| 环境指标 | 防护等级：IP65或IP66 | 启动力矩：< 0.05Nm |
| 温度范围 | 工作：-30℃…85℃（可定制-40℃…85℃）；储存：-40℃…100℃ | |
| 抗力指标 | 抗冲击：1000m/s2，6ms（100g） | 抗振动：20g |
| 连接与出线 | 连接：3×M12接插件；出线：径向侧出，轴向后出 | |

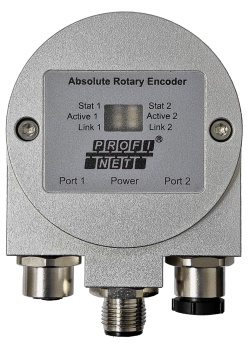

电气连接
| 描述项 | 规格内容 |
|---|---|
| 连接方向 | 径向 |
| 总线接口 1 | M12，母型，4针，D码 |
| 电源接口 | M12，公型，4针，A码 |
| 总线接口 2 | M12，母型，4针，D码 |
针式连接座俯视图
接线定义
安装尺寸图
SAS/M58A
SAS/M58B
SAS/M58C
SAS/M58D
实时选型生成
| SA | ① | 58 | ② | - | PN | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | ⑩ |
注：特殊轴径孔径或者电缆长度等要求请与我们联系定制。
