采用 高精度光学感应技术，提供单圈与多圈编码器解决方案。
支持 SSI接口，时钟频率高达 2 MHz，实现高速精确数据传输。
可额外增加 增量信号 TTL/HTL 输出，满足多样化控制需求。
单圈分辨率最高达 25位，多圈分辨率可达 14位，保证高精度测量。
拥有 超强抗冲击与抗振动能力，防护等级最高达 IP66，适应极端环境。
内置 反短接与短路保护功能，有效降低安装错误对编码器的影响。
| 产品系列 | SAS/M90A |
|---|---|
| 功能特性 | Ø90mm 空心轴 |
| 主轴尺寸 | Ø10-28mm |
| 外壳材质 | 铝（可选不锈钢外壳） |
| 信号输出接口 | SSI |
| 响应频率 | 100KHz-2MHz |
| 功能 | 单圈或多圈 |
| 电源电压 | 10~30VDC |
| 单圈分辨率 | 12位4096、13位8192、16位65536、25位33554432 |
| 圈数 | 1圈（单圈型）、多圈12位4096圈、多圈14位16384圈 |
| 功耗 | ≤1.5W |
| 接口周期时间 | ≥16μs |
| 功能 | 旋转方向、清零 |
| 编码 | 格雷码或二进制码 |
| 反极性保护 | 有 |
| 短路保护 | 有 |
| 防雷击防静电保护 | 有 |
| 最大转速 | 6000r/min |
| 主轴负载 | 径向40N，轴向20N |
| 防护等级 | IP65 |
| 启动扭矩 | ＜0.01Nm |
| 工作温度 | -40℃ ~ +85℃ |
| 储存温度 | -45℃ ~ +100℃ |
| 抗冲击 | 1000m/s²，6ms（100g） |
| 抗振动 | 20g |
| 连接方式 | 6×2×0.14-12芯屏蔽电缆、3×PG9格兰头 |
| 出线方式 | 径向侧出 |
| 可选项 | TTL、HTL |
| 增量信号 | A+ A- B+ B-（需要 Z+ Z- 特殊定制） |
| 脉冲数 | 1-1048576 |
接线定义
| 信号 | GND | UB | C + | C - | D + | D - | SET | DIR | ⏚ |
| 接线颜色 | 白 | 棕 | 绿 | 黄 | 灰 | 粉 | 蓝 | 黑 | Shield |
| 信号 | A | A - | B | B - |
| 接线颜色 | 红 | 粉灰 | 紫 | 红蓝 |
内部接线

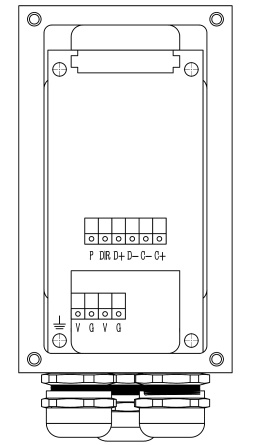

SSI内部接线

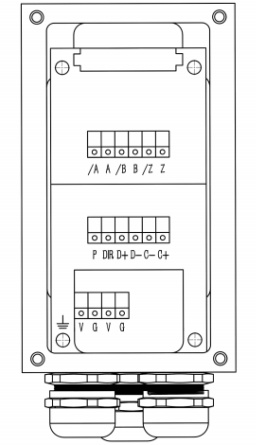

SSI+增量内部接线

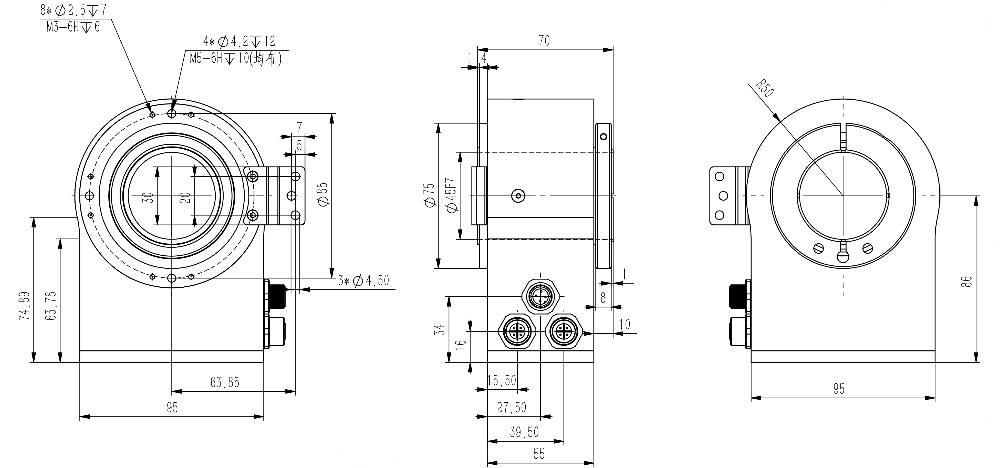

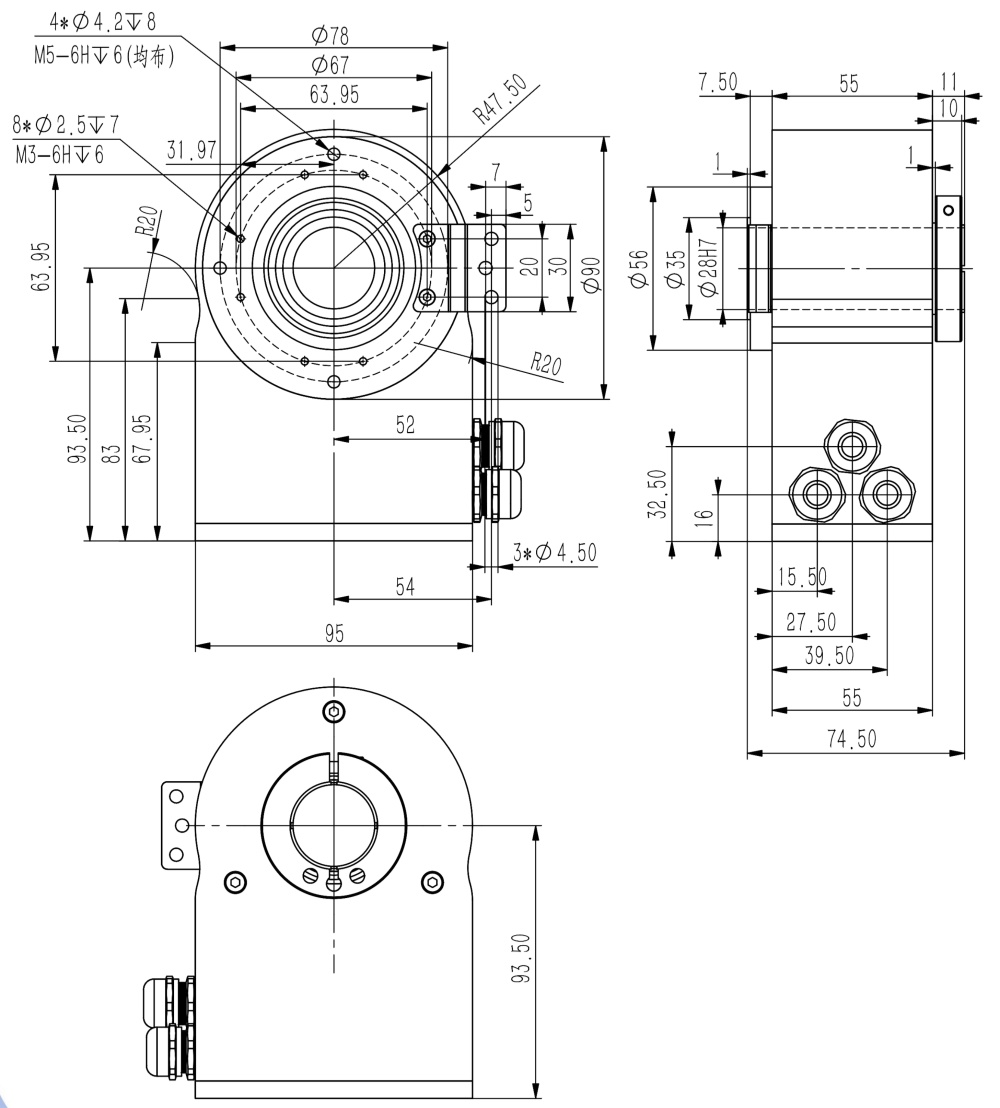

安装尺寸
SAS/M90A
实时选型
| SA | ① | 90 | ② | - | ③ | ④ | ⑤ | - | ⑥ | ⑦ | - | ⑧ | - | ⑨ | ⑩ | ⑪ |
注：⑧脉冲数范围为0-1048576；输入0时，型号中不显示脉冲数及其前面的横线。特殊轴径、孔径、电缆长度及接口要求可联系定制。
