工业精密型5米、10米拉线位移传感器
测量范围从0….10000mm,万能的输出信号可选择，可自行装配
可选择数字型输出和模拟信号输出，增量编码器或绝对值编码器
铝合金材质，精密螺旋升降，自动排线，每圈行程一致，重复精度高，
防护等级最高达IP64，可完美应用与任何领域的尺寸测量和位置测量
安装空间小，测量精度高，可靠性高，橡胶密封出绳口，使用寿命长，保养维护少，安装方便
产品规格参数
| 产品系列 | SALS130-J05M | SALS130-J10M |
|---|---|---|
| 描述 | 用于带 6 mm 轴的伺服法兰或 10 mm 轴夹紧法兰的拉线测量牵引机构 | |
| 供货范围 | 可提供仅拉线盒机构（不含编码器）或集成编码器版本 | |
| 测量范围 | 0 m … 5 m | 0 m … 10 m |
| 再现性 | ≤ 0.5 mm | ≤ 1 mm |
| 线性度 | ≤ ±3 mm | ≤ ±6 mm |
| 滞后 | ≤ 2 mm | ≤ 4 mm |
| 重量 (仅拉线盒机构) | 2.8 kg | 3.5 kg |
| 重量 (拉线绳) | 7.1 g/m | |
| 拉线绳材料 | 高柔性的 316 不锈钢拉绳 | |
| 弹簧套材料 | 塑料 | |
| 拉线盒外壳材料 | 铝（阳极氧化处理）或压铸锌 | |
| 拉线绳每圈长度 | 333 mm | |
| 拉线绳实际长度 | 5.2 m | 10.2 m |
| 弹簧回弹力 | 15 N … 20 N1) | 10 N … 20 N1) |
| 拉线绳直径 | 1.2 mm | |
| 拉线绳加速度 | 40 m/s² | |
| 调节速度 | 10 m/s | |
| 分辨率说明 | 每圈拉线长度 ÷ 每圈编码器步数 = 拉线编码器组合分辨率 | |
| 工作环境温度 | -30 °C … +70 °C | |
| 外壳防护等级 | IP64 | |
| 使用寿命 | 典型值 500,000 次循环2) 3) | |

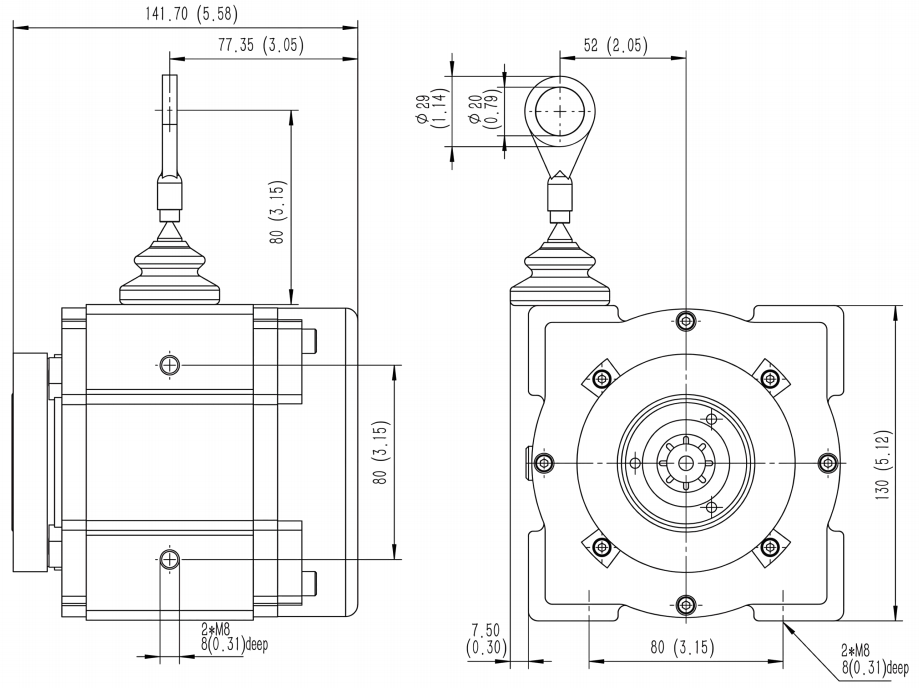

安装尺寸图
SALS130-J05M
SALS130-J10M
