POG10DN1024I：实心轴、B10法兰增量式编码器

2024-07-16

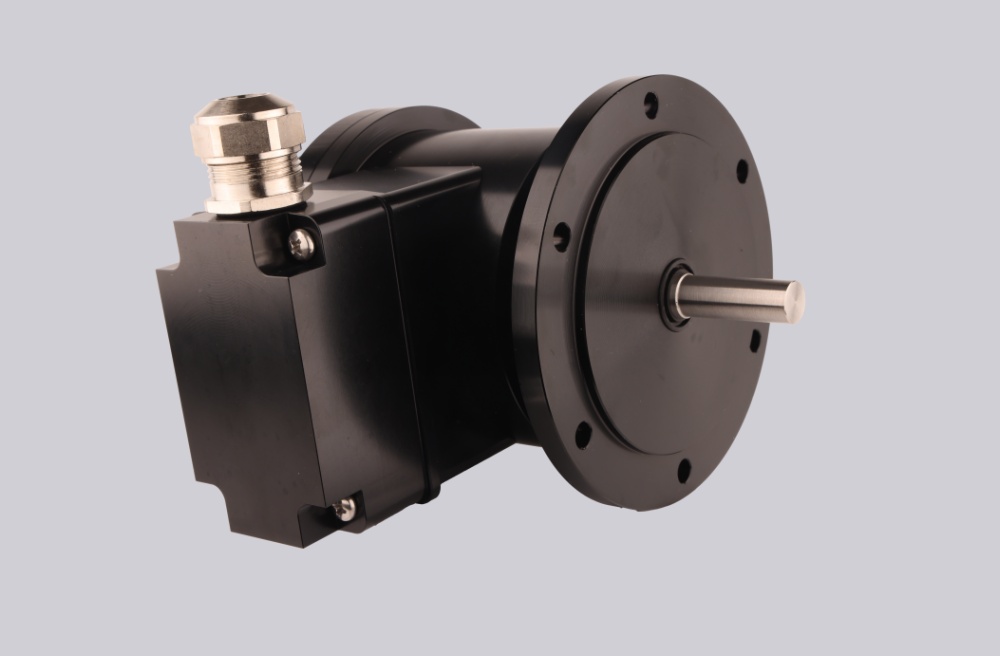

最近，编码器替代咨询数量有些上涨，趋于标准产品了。这是一个增量编码器，型号为POG10DN1024I，是一个实心轴带B10法兰的编码器。据说这次这个型号也在停产的序列里，本次收到停产反馈有三个型号，这是其中之一。这次的替代定制委托是一家钢铁企业，在一个月前已经给出了替代计划。由于时间比较紧迫，客户库存已经不足，所以很着急。客户的数量很客观，所以这个定制替代采用了1:1复刻的方案。在外形上几乎一致，只有稍许的小差异。该定制编码器实心轴尺寸为11mm，且带有键槽。配有大端子盒，和原品一致。脉冲就选用1024的码盘，这是客户常用的脉冲数。B10法兰尺寸是115mm，凸台85mm。经过一个多月...

增量编码器的线、位、分辨率概念

2022-09-19

增量编码器的线、位、分辨率概念一、增量编码器的线编码器码盘的一周刻线，增量式码盘刻线可以10线、100线、2500线的刻线，只要码盘能刻得下，可任意选数；绝对值码盘其码盘刻线因格雷码的编排方式方法，决定其基本是2的幂次方线，如256线、1024线、8192线等。SSI信号转换显示器通过联轴器等联结件将编码器轴与启闭机卷筒轴或小齿轮轴联结，使编码器与被测轴同步转动，将被测轴的旋转转化为编码器轴的旋转，通过专用测试仪采集编码器值从而准确的测量出被测件的位移量。并达到了对被测件位移的实时测量与控制的目的。适合对各类卷扬，螺杆启闭机的闸门的起吊高度进行测量。但绝对值码盘也有特别的格雷余码输出的，如...

增量编码器的基本波形和电路分析

2022-09-19

增量编码器的基本波形和电路分析增量编码器是以脉冲形式输出的传感器。绝对值编码器的码盘的外道和中间道有数目相同均匀分布的透光和不透光的扇形区，但是两道扇区相互错开半个区。当码盘转动时，它的输出信号是相位差为90°的A相和B相脉冲信号以及只有一条透光狭缝的第三码道所产生的脉冲信号。从A，B两个输出信号的相位关系可判断旋转的方向(direction)。当码盘正转时，A道脉冲波形比B道超前π/2，而反转时，A道脉冲比B道滞后π/2。实际电路是用A道整形波的下沿触发单稳态产生的正脉冲与B道整形波相‘与&rsquo；当码盘正转时只有正向口脉冲输出，反之，只有逆向口脉冲输出。二进制编码器是根据输...
