石油钻井绞车编码器：M6-02XX6F-1024-EX替代M6C-5S8HX51ZTZ00国产方案

M6C-5S8HX51ZTZ00编码器是一款孔径1-1/8英寸的绞车编码器，同属M6系列，是较为常用的教程编码器之一。西威迪编码器推出的M6-02XX6F-1024-EX替代方案，是在M6-01XX6F-1024-EX的基础上进行定制开发的。主要是针对盲孔轴进行了重新设计，适配1-1/8英寸。

石油钻井绞车对编码器提出了什么样的特殊要求

石油钻井绞车是钻井作业中控制钻杆下放、提升速度和位置的核心设备，其编码器需要长期工作在高温、高粉尘、强振动，且往往属于易燃易爆气体环境的现场条件下。这也是这类应用场景通常要求编码器具备防爆认证（的核心原因——一旦编码器内部电气元件在正常工作或故障状态下产生的火花可能引燃周边可燃气体，将造成严重安全事故。

除了防爆要求，钻井绞车用编码器还需要满足：

• 高抗振动、抗冲击能力：绞车工作过程中振动强度较大，编码器需要具备相应的机械可靠性设计；
• 宽温度范围适应性：不同油田作业环境温差较大，需要编码器在较宽的温度区间内保持稳定性能；
• 长期连续运行的稳定性：钻井作业连续性要求高，编码器一旦发生故障，直接影响整个作业周期；
• 较大孔径的适配能力：部分绞车传动轴直径较大，需要编码器提供对应的大孔径安装规格，避免因轴径不匹配需要额外加装转接套筒。

型号替代背景：M6C-5S8HX51ZTZ00

M6C-5S8HX51ZTZ00是境外厂商生产的防爆空心轴增量编码器型号，孔径规格为1-1/8英寸（约28.575mm），广泛应用于传动轴直径较大的石油钻井绞车等场景。在实际项目中，不少客户面临该型号采购周期长、备件断供等问题。

西威迪自主研发的M6-02XX6F-1024-EX防爆光电式增量编码器，经过技术适配开发，可对应该型号的大孔径替代需求，实现安装接口、输出信号特性、防爆等级的匹配对接。

免责声明：本文型号信息仅作为产品技术参数对照参考，用于说明西威迪M6-02XX6F-1024-EX产品的适配范围，不代表西威迪与原厂存在任何合作、授权、代理或其他关联关系，亦不构成对原厂产品的评价。原型号技术参数引自其公开产品说明书，如有更新请以原厂最新资料为准。

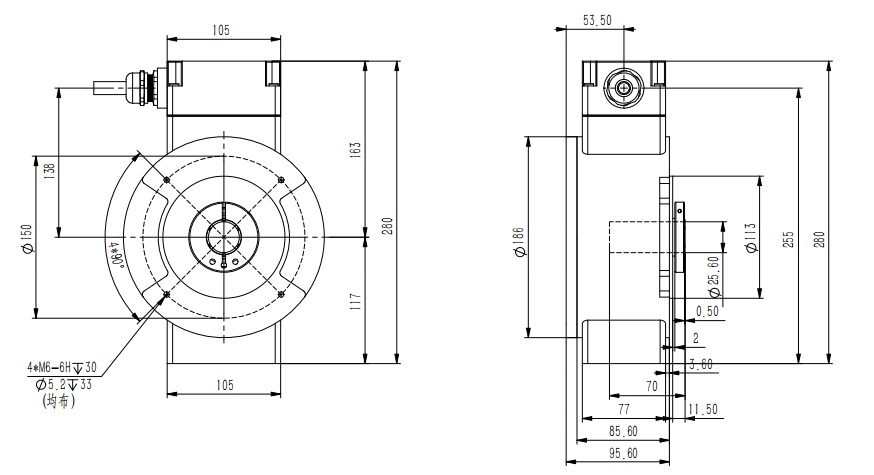

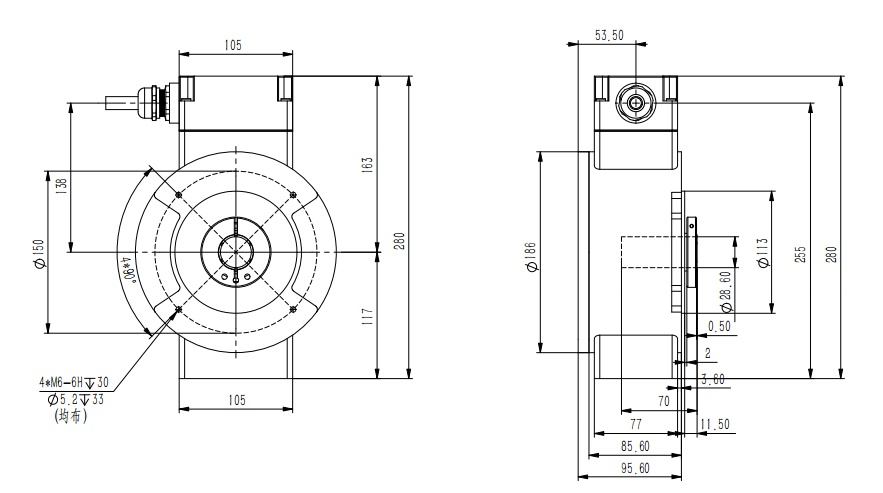

设计图纸

实物照片

核心技术参数对照

提示：表格中西威迪产品的参数务必以实测数据或产品技术手册为准，尤其是防爆标志这一项，必须与实际取得的EX认证证书标注内容完全一致，不可自行填写或估测。若M6-02XX6F-1024-EX与此前1英寸孔径的M6-01XX6F-1024-EX电气参数完全一致（仅孔径不同），可直接沿用上一篇已填写确认的数值。

定制开发与验证过程

1. 原型号参数与实物核对：基于M6C-5S8HX51ZTZ00的实物样品或技术资料，确认分辨率、输出信号格式、机械安装接口（尤其是1-1/8英寸孔径的配合公差）等关键参数；
2. 防爆结构设计与认证适配：根据钻井绞车现场的危险区域等级要求，设计对应的防爆结构方案，并完成EX国家防爆证书的申请或适配确认；
3. 核心元器件适配：针对石油钻井这类高温、强振动工况，进行光电感应模块及核心元器件的选型验证，确保长期运行稳定性；
4. 打样与现场工况模拟测试：完成样品试制后，模拟实际钻井绞车工况进行振动、温度等可靠性测试，确认无误后交付客户现场验证；
5. 批量交付：通过验证后进入正式批量供货阶段。

替代方案带来的实际价值

• 解决备件断供问题：原厂型号一旦停产或交期过长，国产化替代方案可以从根源上解决大孔径绞车设备"等配件"的生产连续性风险；
• 交期优势明显：相比进口型号动辄数月的采购周期，国产化替代方案在完成前期定制验证后，批量交付周期可大幅缩短，最快可实现3个工作日交货；
• 无缝对接现有设备：孔径、安装接口、防爆等级、输出信号格式与原型号保持一致，无需对绞车控制系统或传动结构进行额外改造。

常见问题

1-1/8英寸孔径和1英寸孔径的编码器可以通用吗？ 不能通用，孔径尺寸是根据设备实际传动轴直径确定的固定机械参数，1-1/8英寸孔径的M6-02XX6F-1024-EX与1英寸孔径的M6-01XX6F-1024-EX是同一产品线下针对不同轴径需求的两个独立规格，选型时需要根据设备实际轴径准确匹配。

M6-02XX6F-1024-EX与M6-01XX6F-1024-EX除孔径外，其他参数是否完全一致？ 两者同属一个产品系列，电气参数（如分辨率选项、输出格式、防护等级、温度范围）通常保持一致，具体以实际产品技术手册标注为准，如有差异请以最新版本参数为准。

防爆编码器的定制替代，认证周期一般需要多久？ 认证周期因具体防爆等级要求和结构调整幅度而异，建议在项目启动阶段尽早明确目标防爆标志要求，以便合理规划整体定制与认证周期。

小结

石油钻井绞车用编码器的国产化替代，核心在于精确匹配原型号的孔径规格、安装接口、输出信号特性与防爆等级要求。西威迪M6-02XX6F-1024-EX光电式增量编码器经过定制开发，可适配M6C-5S8HX51ZTZ00（1-1/8英寸孔径）的替代需求，并可协助完成EX国家防爆证书的申请流程，帮助客户从根源上解决进口编码器停产断供带来的生产连续性风险。
