SSI接口编码器常见通讯故障排查与解决方法

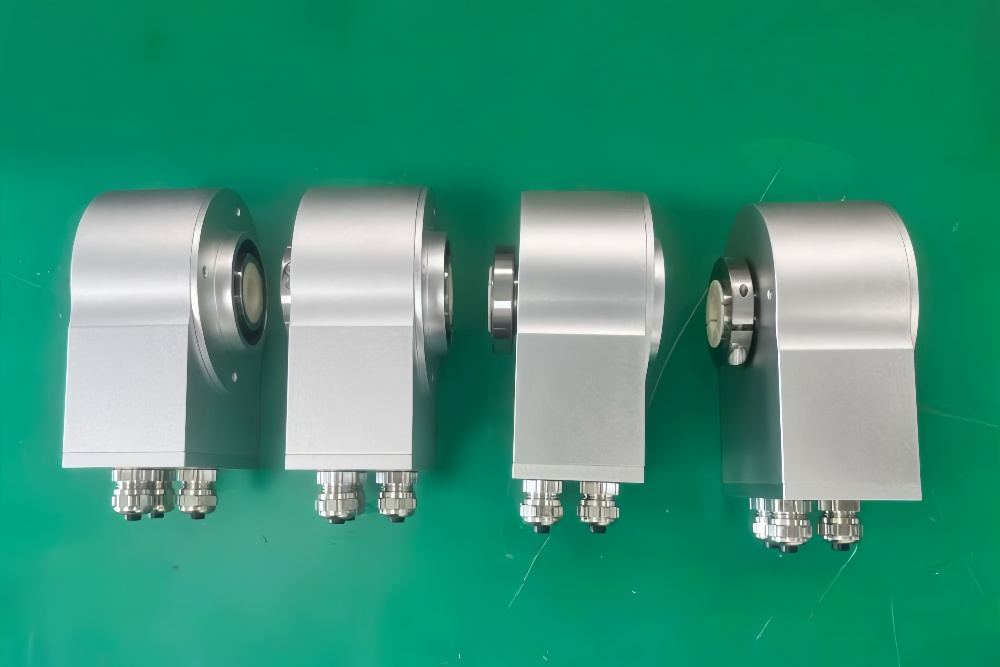

为什么SSI接口编码器容易出现通讯故障

SSI（同步串行接口）编码器结构相对简单，故障率整体不高，但在现场安装、接线、长距离传输等环节，仍然是运动控制系统调试过程中常见的故障来源。相比总线协议（如CANopen、Profibus-DP）自带的错误校验机制，SSI接口本身没有复杂的协议层校验，一旦时序或电气参数不匹配，往往表现为"数据能读到，但数值不对"，比总线通讯中断更难排查。

以下整理了几类SSI接口编码器现场最常见的故障现象及排查思路，供工程师现场调试参考。

故障一：控制器完全无法读取到数据

可能原因与排查方向：

• 供电异常：确认编码器供电电压是否在额定范围内，供电线缆是否存在压降过大问题，尤其是长距离布线场合；
• 时钟信号未正常输出：用示波器检查控制器发出的CLOCK时钟信号是否存在，频率是否在编码器支持范围内；
• 接线错误：核对时钟线（CLOCK+/CLOCK-）与数据线（DATA+/DATA-）是否接反，差分信号线极性接反会导致完全无法通讯；
• 屏蔽层未正确接地：屏蔽层悬空或两端同时接地都可能引入干扰，建议单端接地处理。

故障二：能读到数据，但位置数值持续跳变或不稳定

可能原因与排查方向：

• 时钟频率过高，超出传输距离承受范围：SSI时钟频率与传输距离成反比关系，传输距离较长时若时钟频率设置过高，容易出现信号衰减导致的数据错误，建议根据实际布线距离适当降低时钟频率；
• 屏蔽电缆质量或走线不当：信号线与动力线、变频器输出线平行走线且距离过近，容易引入电磁干扰，建议增大与强电线缆的间距，或改用双绞屏蔽电缆；
• 电缆老化或接头氧化：长期使用后的接线端子氧化、松动也会造成信号时有时无，建议定期检查现场接线端子状态；
• 供电纹波过大：开关电源纹波较大时，可能影响编码器内部信号处理稳定性，建议加装滤波电容或更换纹波更小的电源模块。

故障三：读取到的数据格式或数值范围异常（如始终为0或最大值）

可能原因与排查方向：

• 编码格式不匹配：确认控制器解析程序设置的是格雷码还是二进制码，与编码器实际输出格式是否一致，格式不匹配会导致读取数值完全错误但通讯本身正常；
• 数据位数配置错误：控制器读取的数据位数（如单圈13位+多圈12位共25位）需要与编码器实际分辨率位数完全匹配，位数设置错误会导致数值范围异常或高位数据丢失；
• 数据传输方向（MSB/LSB）设置错误：确认控制器按位读取时高位在前还是低位在前的设置是否与编码器一致。

故障四：多台编码器菊花链连接时部分设备无法正常读取

可能原因与排查方向：

• 时钟信号在链路末端衰减：菊花链连接时距离控制器较远的编码器，时钟信号经过多级传输后可能出现衰减，建议缩短总链路长度或降低时钟频率；
• 末端未做阻抗匹配：长距离或多设备菊花链连接建议在链路末端增加终端电阻，减少信号反射造成的干扰；
• 供电压降：菊花链末端设备供电电压可能因线路压降低于额定范围，建议在链路较长时采用分段独立供电方式。

日常预防建议

• 布线时尽量将SSI信号线与动力线、变频器线缆分开走线，间距建议保持在20cm以上；
• 优先选用双绞屏蔽电缆，屏蔽层单端接地；
• 根据实际传输距离合理设置时钟频率，距离越长，时钟频率应适当降低；
• 定期检查接线端子是否存在氧化、松动现象，尤其是振动较大的设备（如起重机、绞车）。

常见问题

SSI接口编码器传输距离一般能到多远？ 传输距离与时钟频率直接相关，频率越低，可支持的传输距离越远，具体数值需结合电缆规格和实际时钟频率评估，现场调试时如果距离较长出现数据不稳定，可优先尝试降低时钟频率。

数据读取正常但数值始终固定不变，是编码器坏了吗？ 不一定，优先排查编码器轴是否与被测轴脱开、联轴器是否打滑，机械连接问题也会导致读取到的数据固定不变，建议先确认机械传动部分是否正常。

更换编码器后原来的通讯故障消失了，是不是原编码器损坏？ 如果确认接线、时钟频率、编码格式等参数均未改变，更换后故障消失，通常说明原编码器内部存在硬件老化或损坏；但也不排除是接线端子老化导致的接触不良，建议保留原编码器做进一步检测确认。

小结

SSI接口编码器的通讯故障多集中在时钟信号质量、接线极性、编码格式匹配、传输距离等环节，且由于协议本身不带复杂校验机制，故障往往表现为"数据异常"而非"通讯中断"，需要工程师结合示波器测量、接线核对、参数配置逐项排查。在设备更换或国产化替代编码器时，保持时钟频率、编码格式、数据位数与原系统一致，也是从源头上减少此类故障的关键。
