采用 高精度磁式感应技术，提供单圈与多圈编码器解决方案。
支持 EtherNet/IP 总线，最大速率可达 100 Mbit/s，实现高速、稳定的数据通讯。
单圈分辨率最高达 18位，多圈分辨率可达 14位，满足精确测量需求。
拥有 超强抗磁场干扰能力，配备 LED 状态显示，实现实时运行监控。
内置 反短接与短路保护功能，有效降低安装错误对编码器的影响。
产品规格参数 (EtherNet/IP系列)
| 参数名称 | SAS/M90A (通孔型) | SAS/M90B (通孔型) |
|---|---|---|
| 主轴尺寸 | Ø 10、12、14、15、16、20、25、28mm（28mm孔以内均可定制） | |
| 外壳材质 | 铝（可选不锈钢外壳） | |
| 信号输出接口 | EtherNet/IP | |
| 协议 | CIP（通用工业协议） | |
| 输出驱动器 | Ethernet | |
| 功能 | 单圈或多圈 | |
| 电源电压 | 10 ~ 30VDC | |
| 单圈分辨率 | 标准为12位4096、13位8192，16位65536，18位2677216 | |
| 圈数 | 1圈（单圈型）、多圈标准12位4096圈，多圈最大可选14位16384圈 | |
| 功耗 | ≤ 3W | |
| 启动时间 | < 15s | |
| 接口周期时间 | ≥ 1ms | |
| 编程功能 | 分辨率，时基和速度，预设置，计数方向，IP地址 | |
| 传输速率 | 100Mbit | |
| 编码 | 二进制码 | |
| 安全保护 | 反极性保护：有；短路保护：有；防雷击防静电保护：有 | |
| 物理性能 | 最大转速：6000r/min | 主轴负载：径向200N，轴向100N |
| 防护等级 | IP65或IP66 | |
| 启动力矩 | < 0.05Nm | |
| 工作温度 | -30℃…85℃（可定制工作温度-40℃…85℃） | |
| 储存温度 | -40℃…100℃ | |
| 抗力指标 | 抗冲击：1000m/s2，6ms（100g） | 抗振动：20g |
| 连接方式 | 3×M12接插件连接 | |
| 出线方式 | 径向侧出 | |

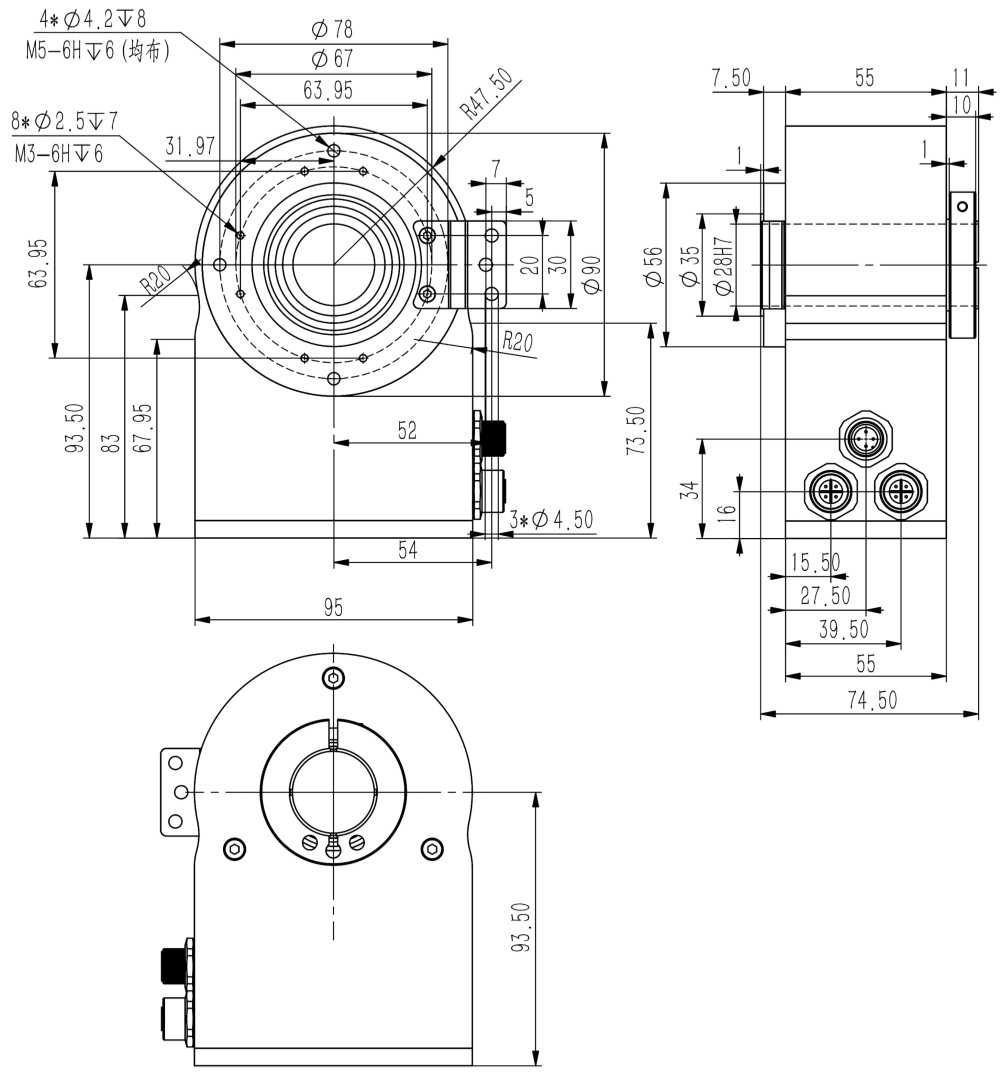

安装尺寸图
SAS/M90A
SAS/M90B
实时选型生成
| SA | ① | 90 | ② | - | EN | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | ⑩ |
注：特殊轴径孔径或者电缆长度等要求请与我们联系定制。
