0-10V、0-5V绝对值编码器SAS/M58

产品核心元器件采用国产化供应链体系，保障供应链连续性与系统运行稳定性。
采用 高精度磁式感应技术，提供单圈与多圈编码器解决方案。
支持 模拟量输出（电压 0–10 V、0–5 V），多种控制接口兼容。
单圈分辨率最高达 16位，多圈分辨率可达 14位，满足精密测量需求。
拥有 超强抗冲击与抗振动能力，适应恶劣工业环境。
内置 反短接与短路保护功能，有效降低安装错误对编码器的影响。

产品参数

产品系列	SAS/M58A	SAS/M58C
功能特性	Ø58mm 实心轴	Ø58mm 盲孔型
主轴尺寸	Ø6、8、10、12、14、15mm （其它尺寸可定制 ）
外壳材质	铝（可选不锈钢外壳）
信号输出接口	0-10V；0-5V
功能	单圈或多圈
电源电压	10~30VDC
单圈分辨率	13位8192；16位65536
圈数	1圈（单圈型）；多圈12位4096圈；多圈最大可选14位16384圈
功耗	≤1W
功能调整	每圈对应值可调，多圈总圈数可调，方向可调，预设位置可调，外部零位可调
反极性保护	有
短路保护	有
防雷击防静电保护	有
最大转速	3000r/min
主轴负载	径向40N，轴向20N
防护等级	IP65 或 IP67
启动扭力矩	＜0.01Nm
工作温度	-40℃ ~ +85℃
储存温度	-45℃ ~ +100℃
抗冲击	1000m/s²，6ms（100g）
抗振动	20g
连接方式	4×2×0.14-8芯屏蔽电缆；M12-8芯；M23-12芯
出线方式	径向侧出，轴向后出

接线定义

信号	GND	VCC	485A	485 B	PSET	OUT +	PRO	OUT -	SHIELD
M12接插件，8针	1	2	3	4	5	6	7	8
M23接插件，12针	1	2	3	4	5	6	7	8
接线颜色	白	棕	绿	黄	灰	粉	蓝	黑	银

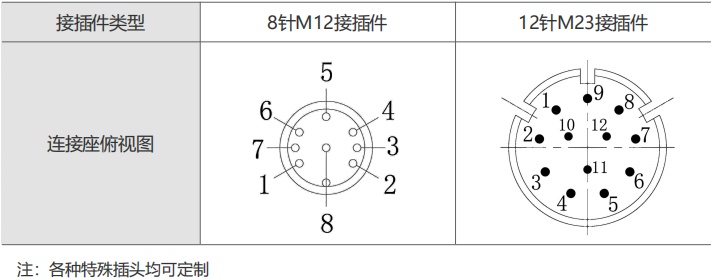

针脚定义

SAS/M58A

SAS/M58B

SAS/M58C

SAS/M58D
