产品核心元器件采用国产化供应链体系，保障供应链连续性与系统运行稳定性。
高精确的磁式感应技术，单圈或多圈编码器
Profibus-DP总线
单圈分辨率最高可达19位，多圈圈数高达14位
超强的抗冲击和抗振动能力、高防护等级：最高IP66
具备反短接和短路保护、有效降低安装错误对编码器造成影响
产品参数
| 产品系列 | SAS/M78A | SAS/M78C |
|---|---|---|
| 功能特性 | Ø78mm 实心轴 | Ø78mm 盲孔型 |
| 主轴尺寸 | Ø10、12、14、16、25.4mm （其它尺寸可定制 ） | |
| 外壳材质 | 铝（可选不锈钢外壳） | |
| 信号输出接口 | Profibus-DP总线 | |
| DP-V0 | MS0、Freeze、Sync、Auto_Baud、Fail_Safe | |
| 输出电路 | 符合RS485的线路驱动器、光电隔离 | |
| 功能 | 单圈或多圈 | |
| 电源电压 | 10～30VDC | |
| 单圈分辨率 | 13位8192、16位65536 | |
| 圈数 | 1圈（单圈型）、多圈12位4096圈、多圈最大可选14位16384圈 | |
| 功耗 | ≤1W | |
| 编程功能 | 分辨率、速度单位、预设（零点）、计数方向、限位开关 | |
| 传输速率 | ≤12Mbit | |
| 手动功能 | 地址选择开关0-99和终端电阻开关（带有接线盒） | |
| 反极性保护 | 有 | |
| 短路保护 | 有 | |
| 防雷击防静电保护 | 有 | |
| 最大转速 | 3000r/min | |
| 主轴负载 | 径向200N，轴向100N | |
| 防护等级 | IP65 或 IP67 | |
| 启动扭矩 | ＜0.05Nm | |
| 工作温度 | -40℃～+85℃ | |
| 储存温度 | -40℃～+100℃ | |
| 抗冲击 | 1000m/s²，6ms（100g） | |
| 抗振动 | 20g | |
| 连接方式 | 电缆、端子盒：1个电缆格兰，1个格兰塞 | |
| 出线方式 | 径向侧出 | |
| 防爆认证 | Ex db IIC T5/T6 Gb，Ex tb IIIC T95℃/T80℃ Db | |
安装尺寸

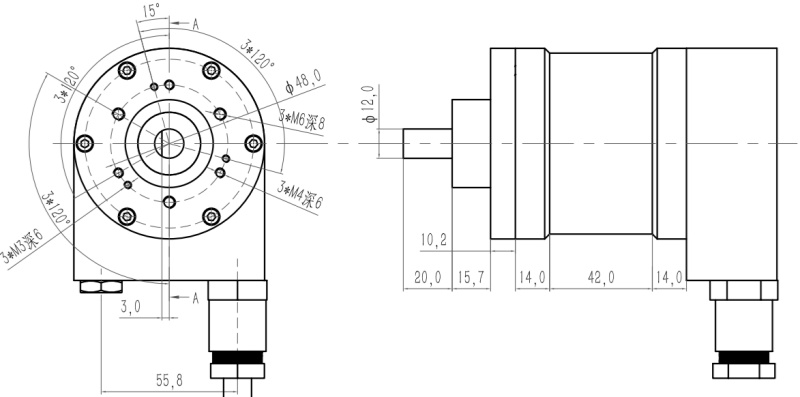

SAS/M78A

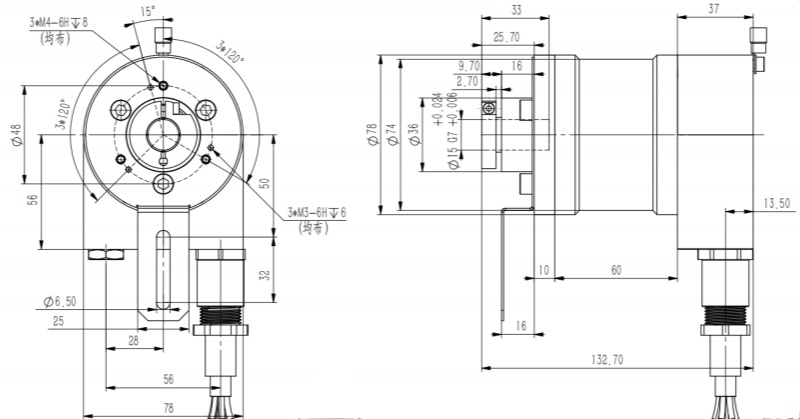

SAS/M78C
实时选型
| SA | ① | 78 | ② | - | DP | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | Ex |
注：特殊轴径、孔径、电缆长度及接口要求可联系定制。
