CEW65M-01983 拉线位移传感器适配案例说明

近期接到一个拉线位移传感器咨询，客户提供的型号为 CEW65M-01983，应用需求为 20 米拉线行程。该项目属于现有设备维修替换和定制适配场景，重点需要确认拉线牵引机构、编码器参数、通讯协议和现场安装条件是否匹配。

根据客户提供的信息，该产品中的编码器部分为 Profibus-DP 通讯协议，分辨率为 4096 × 4096，轴径为 6mm。对于拉线位移传感器而言，除了编码器本身参数外，还需要重点确认拉线机构的行程、安装孔位、牵引方式、回线结构和编码器安装接口。

本次项目中的拉线牵引机构为 20 米行程，客户提供的机构型号为 SL3020-X1/GS130。西威迪根据该机构的安装结构和编码器接口要求，对拉线机构与编码器之间的匹配关系进行了确认。由于拉线位移传感器由牵引机构和编码器两部分组成，实际适配不能只看编码器型号，还需要同时确认机械连接关系和信号输出要求。

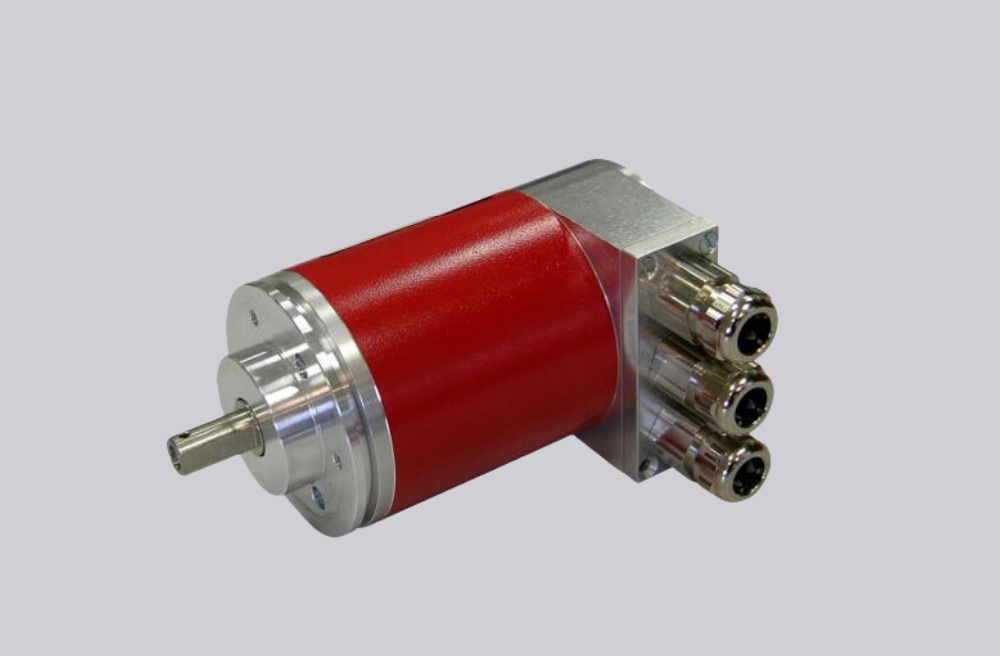

在该项目中，原应用中使用的是 65mm 系列编码器结构。结合客户现场安装条件和牵引机构接口要求，西威迪采用 58mm 外径编码器进行适配设计，并围绕 Profibus-DP 通讯、4096 × 4096 分辨率、6mm 轴径和安装接口进行参数确认。具体方案需以现场安装空间、联轴结构、接线方式和控制系统要求为准。

对于这类拉线位移传感器适配项目，关键不在于简单更换某一个型号，而是要确认整套系统是否能够满足现场使用要求。需要重点核对行程长度、机构安装尺寸、编码器轴径、通讯协议、分辨率、供电电压、接线定义、地址设置和控制系统读取方式。

西威迪可根据客户提供的原型号、铭牌照片、现场安装照片、拉线行程、牵引机构尺寸和控制系统接口要求，进行拉线位移传感器的技术分析和定制适配。对于老设备维修、备件更新或非标结构项目，可根据实际参数制定对应的产品方案。

在实际应用前，建议客户对安装尺寸、拉线行程、通讯参数和现场运行环境进行测试确认。尤其是 Profibus-DP 通讯类产品，还需要关注地址设置、通讯速率、终端电阻、GSD 文件、线缆屏蔽和接地方式，避免因通讯参数或现场布线问题影响设备运行。

如果您有 CEW65M-01983 类似拉线位移传感器、20 米行程拉线传感器、Profibus-DP 编码器或非标拉线位移传感器的适配需求，可以与西威迪联系。我们可根据设备参数、现场安装条件和控制系统要求，提供相应的技术确认与定制适配方案。
